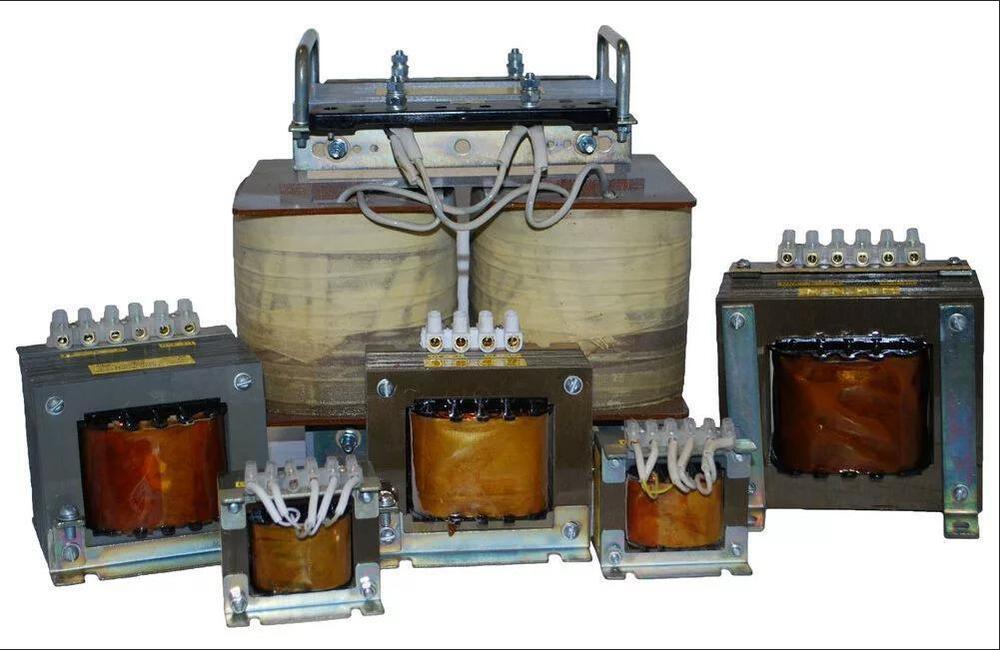

Трансформаторы ОСМ(1) от 0,02- до 30 кВА / напряжением до 660В, однофазные сухие многоцелевые

Принимаем заявки на электронную почту info@pairon.tech

Изготавливаем трансформаторы с нестандартными значениями мощности, напряжения или габаритных размеров.

Срок изготовления любых трансформаторов до 10 рабочих дней

Трансформаторы ОСМ, ОСМ1 класса напряжения 0,66кВ,

Номинальной мощностью от 0,02- до 30 кВА / Напряжением 6; 9; 12; 14; 24; 36; 42; 48; 54; 72; 110; 220; 380;400; 500 660В и другое, однофазные, сухие, многоцелевые

Трансформаторы низковольтные серии ОСМ1 (однофазные, сухие, многоцелевого назначения) с естественным воздушным охлаждением мощностью 0,063-1,0 кВА напряжением первичной обмотки от 127 до 660В, вторичных обмоток от 12 до 660В. Также возможно изготовление продукции по индивидуальному заказу. Данные трансформаторы предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

  • Катушки трансформаторов изготовлены из медного провода марки ПЭТВ-2 ТУ 16-705.110-79 и ПСЛДК ТУ 16.К71-129-91 с теплостойкой изоляцией.
  • Трансформаторы соответствуют требованиям ГОСТ 19294-84.
  • Соответствует ТУ ИАЯК 671111.065 ТУ, ГОСТ 30030-93
    Климатическое исполнение и категория размещения У2, У3, УХЛ, УХЛ3 по ГОСТ 15150-69.
  • Трансформаторы рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000м.
  • Исполнение трансформаторов по условиям установки на месте работы – встраиваемое.
  • Имеется возможность установки как на горизонтальной поверхности, так и на вертикальных плоскостях.
  • По способу защиты от поражения электрическим током трансформаторы относятся к классу 1 по ГОСТ 12.2.007.0-75 и имеют степень защиты IP-00 по ГОСТ 14254-96.

Расшифровка трансформаторов ОСМ1

ОСМ1-0,25-УЗ-380/5-22-110/12 ТУ
О - однофазный;
С - сухой;
М - многоцелевого назначения.;
1 - первая модель;
0,25 - номинальная мощность, кВ·А;
У3 - вид климатического исполнения;
380 - напряжение первичной обмотки, В;
5-22-110 - напряжение вторичной обмотки, с ответвлениями на 5,22 и 110, В;
12 - напряжение третьей обмотки, В;
ТУ - технические условия ТУ16-717.137-83

Технические характеристки ОСМ1

Тип трансформатора Номинальная мощность, кВ*А Ток холостого хода, % Напряжение короткого замыкания, % КПД, %
ОСМ1-0,063 0,063 24 13,0 83,0
ОСМ1-0,1 0,100 9,0 87,0
ОСМ1-0,16 0,160 23 7,0 88,2
ОСМ1-0,25 0,250 22 5,5 90,2
ОСМ1-0,4 0,400 20 4,5 93,2
ОСМ1-0,63 0,630 19 4,0 93,5
ОСМ1-0,63М
ОСМ1-1,0 1,000 18 3,5 94,2
ОСМ1-1,0М
ОСМ1-1,6М 1,600 13 95,0
ОСМ1-2,5М 2,500 12 3,0 96,0
ОСМ1-4,0М 4,000 13 96,5

Принципиальные схемы, схемы и группы соединений, напряжения обмоток трансформаторов:

Трехобмоточный трансформатор ОСМ1 с ответвлениями на вторичной обмотке

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичной обмотки, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
U2 U3 первичной U1 вторичных
U2 U3
ОСМ1-0,1 0,075 0,025

220;

380;

660

110;

220

12;

24;

36;

42;

110

 1/1/1-0
ОСМ1-0,16 0,100 0,060
ОСМ1-0,25 0,190
ОСМ1-0,4 0,340
ОСМ1-0,63 0,510 0,120
ОСМ1-0,63М
ОСМ1-1,0 0,880
ОСМ1-1,0М
ОСМ1-1,6М 1,350 0,250
ОСМ1-2,5М 2,250

Двухобмоточный трансформатор ОСМ1 с ответвлениями на вторичной обмотке:

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичной обмотки, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
первичной, U1 вторичной, U2
ОСМ1-0,063 0,063

220;

380;

660

 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260 1/1-0
ОСМ1-0,1 0,100
ОСМ1-0,16 0,160
ОСМ1-0,25 0,250 24; 29; 36; 42; 56; 110; 130; 220; 260
ОСМ1-0,4 0,400
ОСМ1-0,63 0,630 24; 36; 42; 110; 220
ОСМ1-0,63М
ОСМ1-1,0 1,000 36; 42; 110; 220
ОСМ1-1,0М
***Мощность на отводах вторичной обмотки трансформатора снижается относительно мощности всей обмотки пропорционально снижению напряжения

Трехобмоточный трансформатор ОСМ1

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичной обмотки, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
первичной U1 вторичной U2, U3**
ОСМ1-0,063 0,063

220;

380;

660

 14; 24; 29; 36; 56; 82 1/1/1-0-0
ОСМ1-0,1 0,100
ОСМ1-0,16 0,160
ОСМ1-0,25 0,250 12; 14; 29; 56; 82
ОСМ1-0,4 0,400
ОСМ1-0,63 0,630
ОСМ1-0,63М
ОСМ1-1,0 1,000
ОСМ1-1,0М
ОСМ1-1,6М 1,600 220 12
ОСМ1-2,5М 2,500
** - две одинаковые обмотки

Четырехобмоточный трансформатор ОСМ1:

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичных обмоток, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
U2 U3 U4 первичной, U1 вторичных
U2 U3 U4
ОСМ1-0,1 0,025 0,050 0,025

220;

380;

660;

 110 29 12; 24; 36; 42; 1/1/1/1-0-0-0
ОСМ1-0,16 0,075 0,060
ОСМ1-0,25 0,100 0,090 0,060
ОСМ1-0,4 0,190 0,150
ОСМ1-0,63 0,340 0,230
ОСМ1-0,63М

Двухобмоточный трансформатор ОСМ1:

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичных обмоток, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
первичной, U1 вторичной, U2
ОСМ1-1,6 1,6 220; 380; 24; 36; 42; 110; 220 1/1-0
ОСМ1-2,5 2,5 110; 220
ОСМ1-4,0 4,0
Тип трансформатора Размер сердечника Размер окна Диаметр провода Число витков

ОСМ1-0,063

24*25 мм

44*15

0,31

998 витков

ОСМ1-0,1

25*40 мм

46*15

0,41

616 витков

ОСМ1-0,16

32*40 мм

55*19

0,59

490 витков

ОСМ1-0,25

32*50 мм

72*19

0,77

396 витков

ОСМ1-0,4

40*50 мм

71*25

1,04

316 витков

ОСМ-0,63

50*50 мм

91*30

1,56

255 витков

ОСМ1-1

50*80 мм

-

1,88

160 витков

Основные технические данные трансформаторов

Масса, кг,

не более

Габаритные размеры

мм

L, W, H

Ном.

мощность

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

0,02

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

0,52

60х46х50

0,05

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

1,03

78х56х65

0,063

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

1,3

78х67х79

0,1

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

2,4

120х68х125

0,16

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

3,3

120х82х125

0,25

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

4

120х90х125

0,4

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

6,3

120х118х125

0,63

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

8,5

144х120х152

1

220; 380

12:14:24:29:36:42:56:110:130:220:260

11

180х117х185

1,6

220; 380

12:14:24:29:36:42:56:110:130:220:260

16,4

180х160х185

2,5

220; 380

12:14:24:29:36:42:56:110:130:220:260

20,5

270х160х225

3

220; 380

12:14:24:29:36:42:56:110:130:220:260

31

270х160х225

4

220; 380

12:14:24:29:36:42:56:110:130:220:260

33

275х180х225

5

220; 380

24:29:36:42:56:110:130:220:260

34

280х190х225

6,3

220; 380

24:29:36:42:56:110:130:220:260

42,1

290х225х225

10

220; 380

24:29:36:42:56:110:130:220:260

70,1

355х285х370

16

220; 380

36:42:56:110:130:220:260

148

453х260х520

20

220; 380

36:42:56:110:130:220:260

160

453х260х520

25

220; 380

36:42:56:110:130:220:260

180,0

453х260х520

30

220; 380

36:42:56:110:130:220:260

200,0

453х260х520
Цена: 1500
