Трансформаторы тока

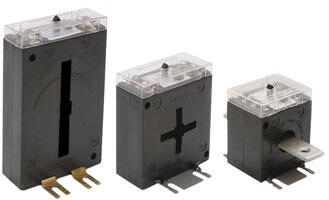

"ТРАНСФОРМАТОРЫ ТОКА Т-0,66 и ТШП-0,66 Трансформаторы тока изготавливаются климатического исполнении "У3". Условия работы: высота над уровнем моря до 1000 м; температура окружающего воздуха от +40 до -40 °С; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; рабочее положение в пространстве - любое. Трансформатор состоит из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе из термопласта. Трансформаторы тока имеют дополнительный вывод от первичной обмотки для присоединения приборов учета электрической энергии, с целью предотвращения хищения электроэнергии,а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу. Конструкция трансформатора исключает несанкционированный доступ к контактам вторичной обмотки после опломбирования крышки трансформатора органами энергонадзора.Трансформаторы поставляются с проверкой и имеют пломбу ЦСМ. Трансформатор крепится к заземленным конструкциям изделий потребителей с помощью основания. Сертификат об утверждении типа средств измерений №2457,№14450 Сертификат соответствия №РОСС RU.АЯ24.ВО4181 Тип Класс точности Номинальный первичный ток, А Номинальный вторичный ток, А Номинальный коэффициент безопасности приборов Масса не более, кг Т-0,66 0,5 5, 10, 15, 30, 40, 50, 75, 100, 150, 200, 300, 400 5 4, 4, 5, 5, 5, 4, 4, 5, 4, 6, 4, 7, 7 0,7 Т-0,66 0,5S 50, 75, 100, 150, 200, 300, 400 5 6, 6, 6, 6, 6, 6, 7 0,8 Т-0,66М 0,5/0,5S 200, 300, 400 5 6, 6, 7 1,1 ТШП-0,66 0,5 500, 600, 750, 800 5 6, 6,3, 7, 7 1,3 ТШП-0,66 0,5S 500, 600, 750, 800 5 6, 6,3, 7, 7 1,3 ТШП-0,66* 0,5/0,5S* 1000, 1200, 1500* 5* 2,7, 3, 3,3 1,3 >"
