Транзисторный инвертор БИ9202

Блоки БИ предназначены для применения в силовых схемах преобразователей переменного и постоянного тока:

• в схемах регулируемого электропривода в качестве инвертора,
• в различных силовых схемах в качестве активного выпрямителя (AFE),
• в схемах зарядных устройств АКБ,
• в качестве силового DC/DC преобразователя,
• в схемах сетевых инверторов солнечных и ветровых электростанций,
• в схемах зарядных / разрядных устройств АКБ и суперконденсаторов.

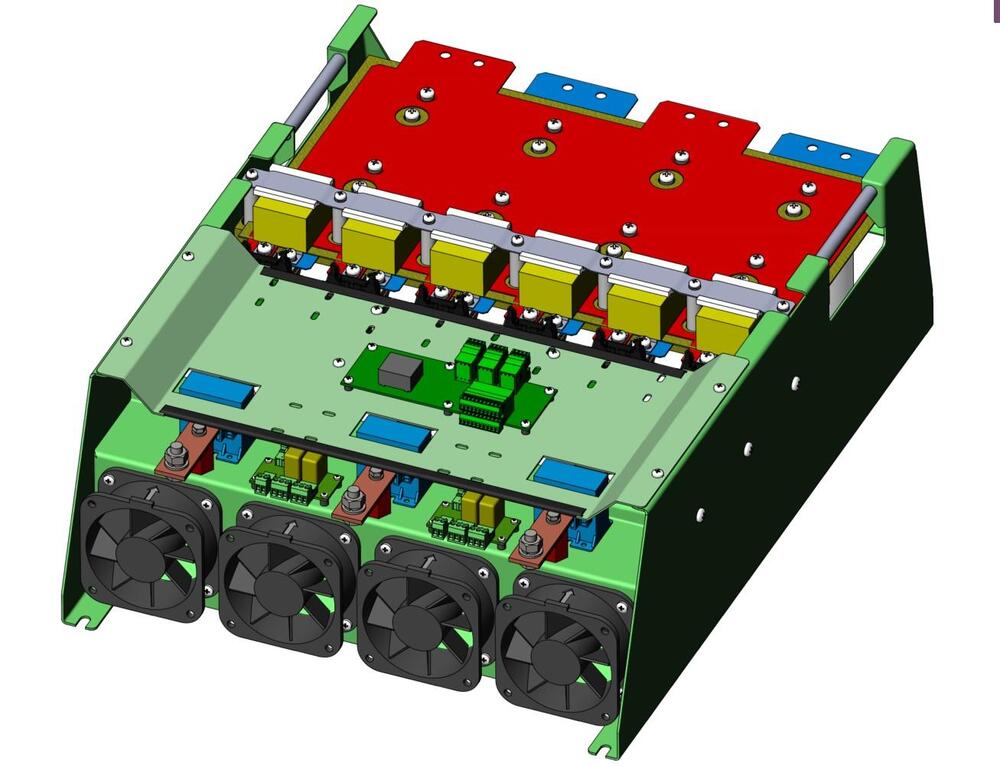

Блок БИ представляет собой силовую сборку, укомплектованную IGBT транзисторами с драйверами управления, установленными на радиаторы с вентиляторами охлаждения, буферными конденсаторами, датчиками тока AC, датчиком напряжения DC, датчиком температуры. LC (LCL) фильтр поставляется отдельно по требованию заказчика. Управление БИ осуществляется контроллером (платой) управления заказчика. Контроллер (плата) управления поставляется в комплекте с БИ по требованию заказчика для конкретного применения.

БИ ОБЕСПЕЧИВАЮТ:

• управление IGBT-транзисторами, формирование траектории переключения, блокировку одновременного открытия двух транзисторов полумоста,
• охлаждение инвертора вентиляторами, контроль температуры радиатора
• контроль напряжения DC и токов AC.

УСТРОЙСТВА ИМЕЮТ ЗАЩИТЫ:

• максимально-токовую защиту по переменному току
• защиту от повышения напряжения звена постоянного тока
• защиты драйверов (выход из ключевого режима, снижение напряжения питания).

Инверторы БИ поставляются на исполнения до 1000 А и до 690 В переменного тока.
