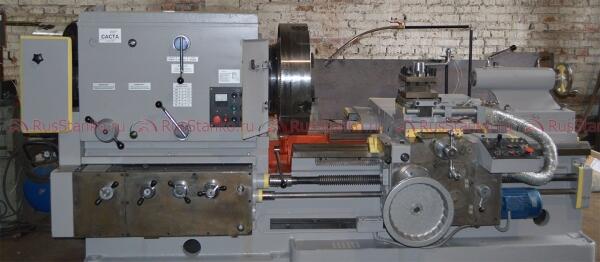

Трубонарезной станок 1Н983

После капитального ремонта в 2013 году. Год выпуска - 1991.

Технические характеристики:

Диаметр отверстия в шпинделе 310

Условный диаметр обрабатываемой трубы, мм

- наибольший ... 299
- наименьший ... 73

Наибольший диаметр обрабатываемого изделия, мм

- над станиной ... 800
- над суппортом ... 450

Наибольшее сечение резцов, мм ... 32х32
Количество позиций инструмента ... 4

Наибольшая длина точения, мм

- с конусной линейкой ... 800
- без конусной линейки ... 420

Частота вращения шпинделя об/мин ... 8-355
Число скоростей шпинделя ... 12

Пределы рабочих подач суппорта:

- продольных мм/об ... 0,06 - 2
- поперечных мм/об ... 0,028 - 0,936

Количество подач суппорта, мм

- продольных ... 48
- поперечных ... 48

Пределы шагов нарезаемых резьб:

- метрических, мм ... 1 - 28
- дюймовых, число ниток/дюйм ... 28 - 1

Наибольший угол поворота конусной линейки, градус: +-10

Быстрое перемещение,м/с(м/мин)

- продольное ... 0,088(5,3)
- поперечное ... 0,037(2,2)

Мощность электродвигателя главного привода, кВт ... 16
Габаритные размеры, мм ... 3600х1910х1565
Масса станка без люнета поддержки, кг ... 8600
Масса станка с люнетом поддержкой, кг ... 9100
