Твердотопливные водогрейные котлы

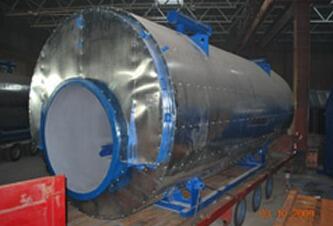

Твердотопливные водогрейные котлы Котлы для сжигания твёрдого топлива типоразмерного ряда номинальной мощности 1; 2,9; 5 МВт представляют собой трёхходовые дымогарно-жаротрубные водогрейные котлы с максимальными давлением 0,3 МПа и температурой воды 95 С. Характерными конструктивными особенностями данных котлов являются увеличенный объём жаровой камеры в котле КСВ-1,0Р и жаровых труб в котлах КСВ-2,9Р и КСВ-5,0Р. С целью компенсации меньшего, по сравнению с газовыми котлами, температурного напора по поверхностям нагрева в твердотопливных котлах увеличена площадь теплообмена. Для сжигания твёрдого топлива в котлах данной конструкции применяются слоевые топки с подвижной цепной решеткой соответствующих тепловых мощностей. Слоевые топки представляют собой устройства автоматического непрерывного дозирования, распределения, сжигания угля находящегося в бункере топки и удаления золы в конце жаровой трубы котла. Привод цепной решетки топки осуществляется асинхронным трёхфазным двигателем мощностью 0,37 кВт через клиноременную передачу и редуктор. Воздух подводящийся для сжигания угля под цепную решетку разбивается на раздельные потоки для различных зон слоя; регулировка потоков осуществляется независимо друг от друга. В зависимости от калорийности, зольности, влажности пр. Технические характеристики Тепловая мощность (Мвт) Температура воды на входе Температура воды на выходе Расход воды (т/час) Рабочее давлении в котле (бар) Калорийность топлива (МДж/кг) КПД котла (%) Расход топлива (кг/час) 1 70 95 35 3 7 16 25 85 605 265 170 2.9 70 95 180 3 7 16 25 85 1755 768 49 5 70 95 180 3 7 16 25 85 3025 1323 847
