Унифицированный настенный кросс (УНК-1)

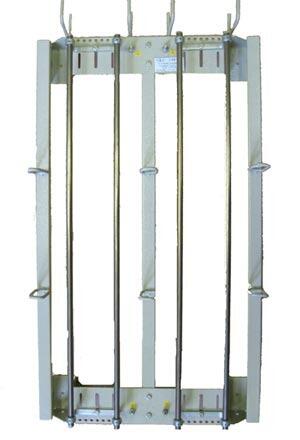

Унифицированный настенный кросс УНК-1 (декларация о соответствии № Д-ОК-0256) предназначен для установки в качестве оконечного устройства на городских, сельских и производственно-учрежденческих АТС малой ёмкости. Максимальная ёмкость кросса, формированного из одиночных секций кроссов УНК-1, может составлять 1200 пар линий (4 секции). Модуль кросса представляет собой металлическую сборную раму-каркас, устанавливаемый на стену. Конструкцией кросса предусмотрена как верхняя, так и нижняя подача кабелей. Для увеличения ёмкости конструкции кросса предусмотрено механическое соединение между собой рам-каркасов через боковые угольники. Все металлические детали кросса имеют общий потенциал заземления. Установленные на раме разрезные кольца и направляющие позволяют формировать вертикальные стволы и верхнюю горизонтальную «постель» кроссировочных проводов. Металлоконструкции боксов могут быть как в виде хомутов (перфорированные стальные П-образные короба любой длины и конфигурации), так и системы «Profil» (круглые стальные трубки), на которые устанавливаются 10-и и/или 8-и парные плинты «KRONE». Основные технические данные и рекомендации по применению и проектированию кроссов с плинтами «KRONE» приведены в сборнике материалов по проектированию С-2. 100-1-03 OAO «Гипросвязь СПб». Габариты УНК-1 (высота, ширина, глубина): 880 х 470 х 160 мм.
