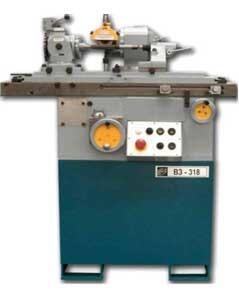

Универсальный заточной станок ВЗ 318.

Универсальный заточной станок ВЗ318 предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. Станок может выполнять круглое шлифование (наружное и внутреннее), плоское шлифование. Преимущества конструкции станка: столазамкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность; беззазорный привод стола от маховика; двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки; малые габариты станка при больших технологических возможностях; рабочее продольное перемещение станка и поперечное перемещение шлифовальной головки осуществляется вручную по замкнутым паправ яющим качения, что повышает точность обработки; вертикальное перемещение шлифовальной головки осуществляется вручную и механизированно; механизированные подъем и опускание шлифовальной головки способствуют улучшению условий труда и снижению вспомогательного времени; шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной - на 20° вверх и на 180° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и значительно расширяет технологические возможности станка; пульт управления легко доступен оператору с любого из 3-х рабочих мест; заточка многолезвийного инструмента с поперечной подачей до жесткого упора ведет к повышению производительности и точности обработки; на станке может быть использовано пылсотсасывающее устройство; большое число приспособлений, входящих в комплект и стоимость станка и поставляемых по особому заказу, позволяет выполнять почти все виды существующих заточных работ. Область применения: инструментальные заводы, инструментальные цеха и другие отрасли промышленности, связанные с металлообработкой. Технические характеристики: Диаметр обработки 200 мм Расстояние между центрами 500 мм Длина обрабатываемой поверхности 225 мм Размеры шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичных по форме и размерам эльборовых и алмазных шлифовальных кругов 150x16x32 мм Размеры устанавливаемого шлифовального круга остальных типов 125x50x32 мм Продольный ход стола 350 мм Угол поворота стола в гориз. плоскости в среднем положении по часовой стрелке 45° Угол поворота стола в гориз. плоскости в среднем положении против часовой стрелки 45° Угол поворота стола в гориз. плоскости по шкале точного поворота по часовой стрелке 8° Угол поворота стола в гориз. плоскости по шкале точного поворота против часовой стрелки 8° Вертикальное перемещение шлифовальной головки 200 мм Поперечное перемещение шлифовальной головки 200 мм Смещение оси шлифовального круга в гориз. плоскости за счет эксцентрической плиты 100 мм Угол поворота шлифовальной головки в гориз. плоскости 360° Угол поворота шлифовальной головки в вертикальной плоскости по часовой стрелке 200° Угол поворота шлифовальной головки в вертикальной плоскости против часовой стрелки 20° Диапазон оборотов шлифовального шпинделя 2800, 4000, 5600, 8000 мин-1 Скорость вертикального механизированного перемещения шлифовальной головки 390 мм/мин Показатель шероховатости обработки (в партии) образцов-изделий при шлифовании абразивным кругом 0,32 мкм Показатель шероховатости обработки (в партии) образцов-изделий при шлифовании алмазным кругом 0,08 мкм Мощность главного привода 0,71/0,85 кВт Суммарная мощность электродвигателей 0,89/1,03 кВт Габаритные размеры 1185х1195х1630 мм Масса 1020 кг
