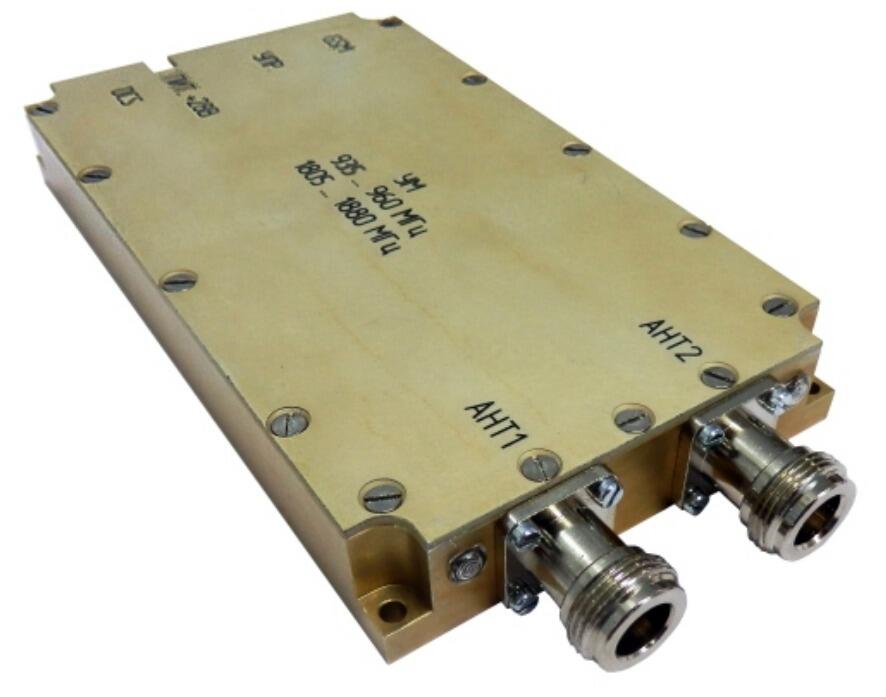

Усилитель мощности GSM УМ-G-20-02

Усилитель мощности GSM УМ-G-20-02 Усилитель мощности "УМ-G/D-20-02" предназначен для усиления передаваемого радиосигнала в рабочем диапазоне частот. Одновременно усилитель может работать только в одном из диапазонов GSM или DCS, для каждого из которых имеется отдельный ВЧ вход. Усилитель имеет два равноценных ВЧ выхода, переключение между которыми осуществляется при помощи логического сигнала управления. Осуществляется контроль КСВ по выходу, в случае превышения которого подаётся логический сигнал на разъём управления. Реализована температурная компенсация параметров усилителя. ПРИМЕНЕНИЕ Усиление радиосигналов передатчиков базовых станций систем сотовой связи Составная часть репитера сотовой связи ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Канал GSM Диапазон рабочих частот канала GSM от 935 до 960 МГц Максимальная выходная мощность (точка компрессии по уровню 1 дБ) в диапазоне частот GSM не менее 43 дБмВт Коэффициент усиления в диапазоне частот GSM не менее 28 дБ Неравномерность коэффициента усиления в рабочем диапазоне частот канала GSM 0,5 дБ Уровень гармонических составляющих для 2-й и выше гармоник менее -50 дБн Ток потребления при максимальной выходной мощности напряжении питания +28 В не более 2,5 А Время переключения из режима "выключено" в режим "усиление GSM" не более 10 мс Время переключения из режима "усиление DCS" в режим "усиление GSM" не более 10 мс Канал DCS Диапазон рабочих частот канала DCS от 1805 до 1880 МГц Максимальная выходная мощность (точка компрессии по уровню 1 дБ) в диапазоне частот DCS не менее 43 дБмВт Коэффициент усиления в диапазоне частот DCS не менее 27 дБ Неравномерность коэффициента усиления в рабочем диапазоне частот канала DCS 0,6 дБ Уровень гармонических составляющих для 2-й и выше гармоник менее -50 дБн Ток потребления при максимальной выходной мощности напряжении питания +28 В не более 3,8 А Время переключения из режима "выключено" в режим "усиление DCS" не более 10 мс Время переключения из режима "усиление GSM" в режим "усиление DCS" не более 10 мс
