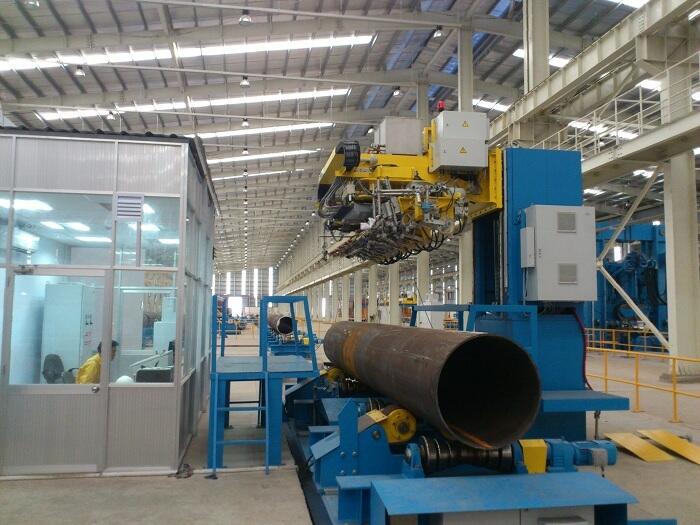

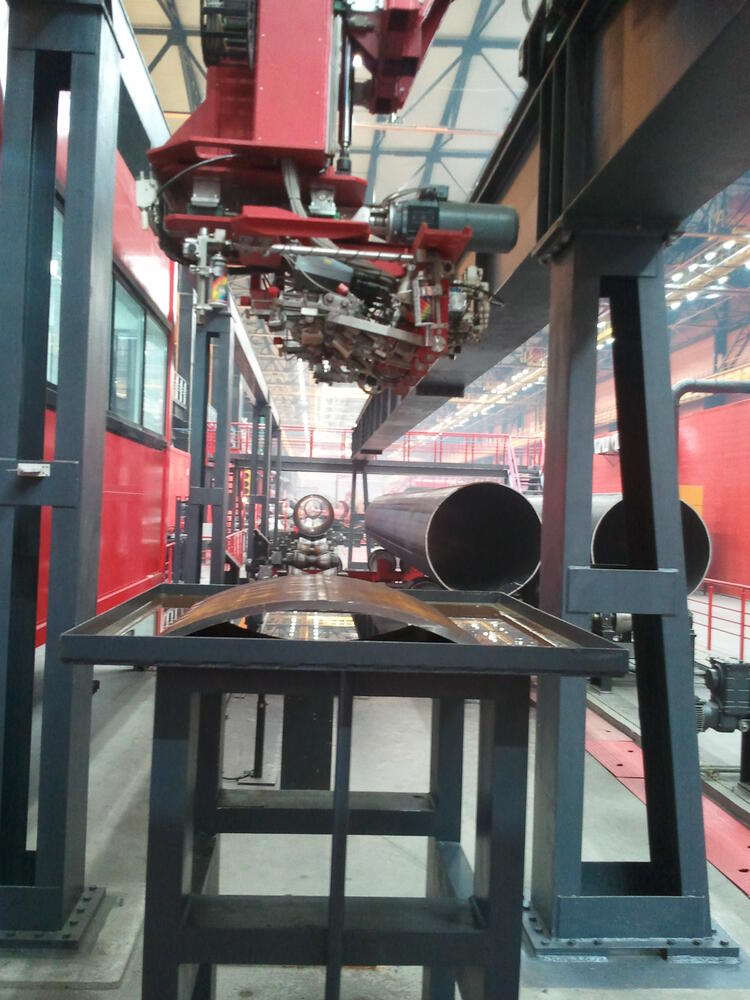

УСТАНОВКА УЗК ТРУБ БОЛЬШОГО ДИАМЕТРА СЕРИИ «ВОЛГА»

Установка серии "Волга" предназначена для автоматизированного ультразвукового контроля сварных швов и концов труб большого диаметра в условиях технологического потока любого современного трубного предприятия. Оборудование обеспечивает эффективный ультразвуковой контроль прямошовных и спиралешовных труб из углеродистых и легированных сталей диаметром от 500 до 1420 мм, с толщиной стенки от 5 до 50 мм, скорость сканирования до 2 м/с.

Данное оборудование обладает наилучшей, по сравнению с мировыми аналогами, совокупностью технических и эксплуатационных характеристик и свойств, а именно: производительность, уровень автоматизации процесса контроля, высокая стойкость расходных элементов.

ТЕХНОЛОГИЯ

Установка «ВОЛГА» представляет собой комплекс оборудования, которое осуществляет ультразвуковую дефектоскопию труб в технологическом потоке их производства. Технология контроля основана на прохождении, отражении и трансформации ультразвуковых колебаний в металле.

Для ультразвукового контроля сварного шва используются как обычные дискретные ПЭП, так и преобразователи типа «фазированная решетка», которые эффективны при обнаружении продольных, поперечных и наклонных дефектов сварного шва и дефектов зоны термического влияния сварного соединения.

Для дефектоскопии тела труб также применяется бесконтактная технология контроля на базе ЭМА-преобразователей, которые не требуют наличия контактной жидкости, что весьма актуально при работе в условиях отрицательных температур.

Установка в зависимости от решаемой задачи может состоять из следующих узлов:

• Система контроля сварного шва и околошовной зоны;
• Система контроля основного металла концов труб.
• Система контроля основного металла тела трубы;

Конфигурация установки, количество и параметры используемых ультразвуковых преобразователей, параметры сканирования, чувствительность и критерии контроля подобраны в полном соответствии с международными и отечественными стандартами. Конфигурация установки позволяет добавлять в процедуру оценки результатов контроля новые стандарты и требования. Динамическая калибровка оборудования полностью автоматизирована.

Установка «ВОЛГА» утверждена как средство измерения органами Госстандарта России, зарегистрирована в Государственном реестре средств измерений Российской Федерации. На установку «ВОЛГА» получен сертификат типа средств измерений.

Установка является современным, высокотехнологичным изделием, защищенным патентами и заявками на изобретения. Концепт оборудования базируется на многолетнем опыте предприятия и его инженеров при реализации многочисленных проектов.
