Установки циклонов батарейные типа 4БЦШ

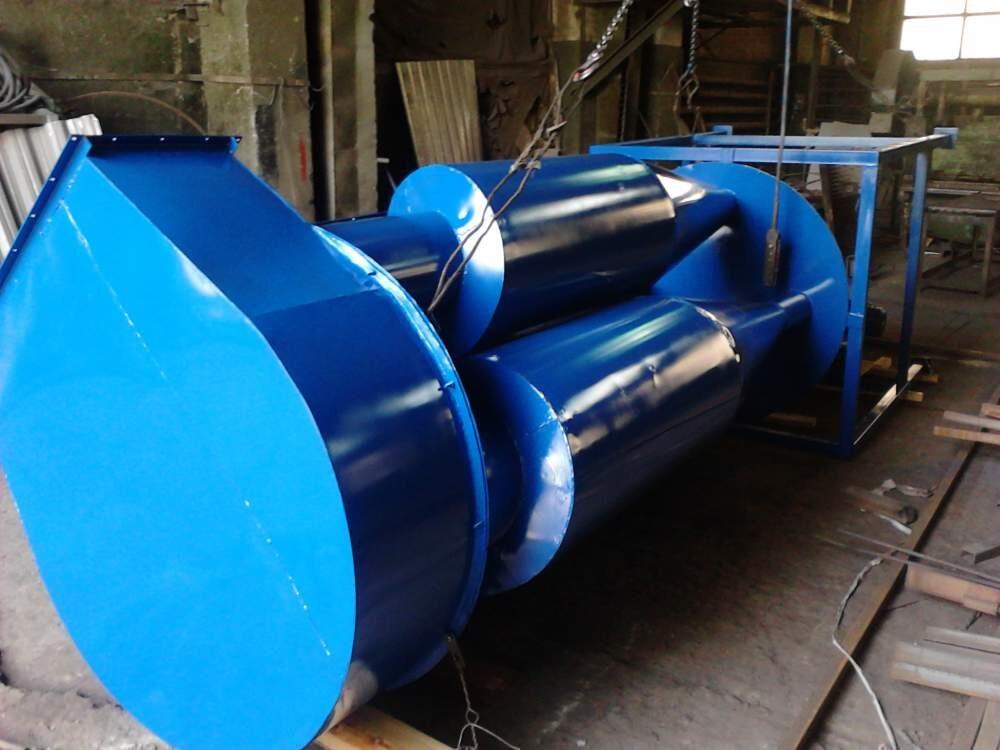

Установки циклонов батарейные типа 4БЦШ Установки батарейные малогабаритных циклонов 4БЦШ предназначены для очистки запыленного воздуха, поступающего из аспирационных и пневматических сетей Батарейные установки 4БЦШ изготавливают в климатическом исполнении "У", категории 1 ГОСТ 15150-69. Принцип действия Состоят из агрегата шлюзовых затворов, сборного конуса, четырех циклонов, выходного и входного патрубков. Запыленный воздух через входной патрубок поступает в циклоны и получает вращательное винтообразное, движение. Частицы пыли под действием центробежной силы прижимаются к стенкам циклонов, теряют скорость и скатываются вниз в сборный конус. С помощью агрегата шлюзовых затворов собранная пыль выводится в пылепровод, а очищенный воздух через выхлопные трубы циклонов и сборную коробку выводится из циклонов вверх или вбок в воздуховод очищенного воздуха. Типоразмер и обозначение установки батарейной определяются диаметром входящих в нее циклонов. Скорость входа воздуха равна 16-18 м/сек. Технические характеристики Типоразмеры циклонов 200 225 250 275 300 350 400 450 500 550 Производительность, м3/час 1060 1350 1670 2030 2420 3220 4240 5390 6680 8100 Габаритные размеры, мм: Ширина, 975 935 1075 1025 1235 1165 1617 1532 1732 1642 Высота, H 2534 2664 2917 3050 3270 3522 4112 4375 4805 5070 Масса с ШУ (с пр.), кг 243 258 280 303 388 440 494 605 625 696 Масса без ШУ, кг 130 145 167 190 214 266 320 431 451 522
