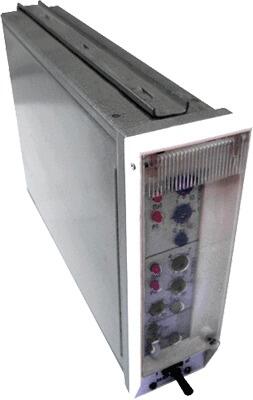

Устройство контроля пламени Ф34
RU-1000 Рейтинг
Оценки и отзывы
Заказать устройство контроля пламени ф34
Приборы Ф34 предназначены для применения в схемах контроля пламени горелочных устройств и топочных камерах стационарных котлов и печей. При обыкновенном исполнении – ТУ 25-02.050214-82. При экспортном исполнении – ТУ 25-02.ЭД1.050214-85.
Особенности устройства контроля пламени Ф34.2:
- Преобразование по двум независимым каналам сигналов от датчиков пламени ФДЧ и КЭ в дискретные сигналы (замыкание контактов выходных реле контроля)
- Формирование трех выдержек времени для управления розжигом
- Формирование импульсов для управления катушкой зажигания
- Формирование напряжения постоянного и переменного тока для питания двух датчиков пламени
Особенности устройства контроля пламени Ф34.3:
- Преобразование по трем независимым каналам сигналов от датчиков пламени в дискретные сигналы (замыкание контактов выходных реле)
- Формирование обобщенного сигнала «ПЛАМЯ ОБЩ.» о наличии пламени по схеме «два из трех»
- Формирование сигнализации неисправности каналов контроля (дублирование каналов)
- Сигнализация неисправности питания прибора
- Формирование напряжения постоянного и переменного тока для питания трех датчиков пламени
Технические характеристики устройства контроля пламени Ф34:
| Параметры | Значение |
| Напряжение | 220 В (допускается 187...242 В) |
| Частота | 48...62 Гц |
| Потребляемая мощность | Не более 20 ВА |
| Габаритные размеры | 200×60×330 мм |
| Масса | Не более 3,3 кг |
| Монтаж | Щитовой |
| Подключение | 30 клемм под винт |
| Входные сигналы | - от детектирующих датчиков пламени (КЭ) - от ультрафиолетовых датчиков пламени - от частотных датчиков пламени и других устройств, преобразующих сигнал о наличии пламени в напряжении постоянного тока (со средним значением не менее −1,5 В), например, ФДЧ |
| Выходные сигналы для ФД34.2 | - замыкание контактов реле контроля пламени (при передаче сигналов о наличии пламени) - изменение состояния контактов реле, управляющих розжигом; коммутирующая способность контактов – переменный ток 2 А, 220 В; постоянный ток 2 А, 24 В; 0,6 А, 220 В - импульсы тока частотой питания для управления катушкой зажигания |
| Выходные сигналы для ФД34.3 | Замыкание контактов реле контроля пламени и реле «ПЛАМЯ ОБЩ»; изменение состояния контактов реле «НОРМА ОБЩ»; коммутирующая способность контактов – переменный ток 50...1000 Гц, 0,05...0,1 А, 220 В; постоянный ток 0,1...0,3 В, 6...30 В |
| Диапазон изменения заданного порога срабатывания | По каждому каналу контроля пламени −1...−10 В |
| Зона возврата | По каждому каналу контроля пламени 0,5 В |
| Выдержки времени для Ф34.2: - изменение выдержек времени для управления розжигом по первому и второму каналам - изменение суммарной выдержки времени для управления розжигом по второму каналу при включении дополнительной выдержки - выдержка времени совместной работы |
|
Цена: от 23 450 руб.
