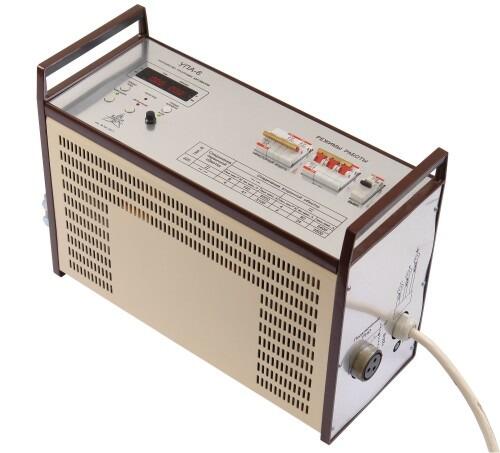

"Устройство прогрузки автоматов "УПА-6"

"Назначение упа-6Устройство прогрузки автоматов упа-6 ( далее - упа-6) предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата. упа-6 является переносным оборудованием, выполненным в виде переносного блока. УСЛОВИЯ ЭКСПЛУАТАЦИИ УПА-6: температура окружающего воздуха для работы упа-6, ?С - от -30 до + 35; относительная влажность воздухапри для упа-6 температуре + 25 ?С, - не более 80; атмосферное давление, мм. рт. ст. - от 630 до 800. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПА-6: напряжение питающей сети однофазного пере менного тока установки упа-6, В - 220 +-15,10; частота питающей сети, Гц - 50±1; наибольший ток на выходе установки упа-6(действующее значение), кА - 6,4; наибольшая потребляемая мощность установки упа-6, кВ•А - 33; масса установки упа-6 установки, кг, не более (без гибких шин) - 47; габаритные размеры установки упа-6 , мм - 535х358 х200; средний срок службы установки упа-6 , лет - 10. КОМПЛЕКТНОСТЬ УПА-6: установки упа-6.100.000.000 (УПА-6),шт. - 1; установки упа-6.200.000.000 (Шина гибкая,длина 1М, сечение 110 мм2 ), шт. - 8; установки упа-6.200.000.000 (Разъем подключения РНО,ШР 40 П 3 ЭШ 9 ), шт. - 1; установки упа-6.000.000.000 РЭ (Руководство по эксплуатации), шт. - 1; установки упа-6.000.000.000 (РНО, Iном=80 А), шт. - 1; Условия комплектации РНО оговариваются дополнительно."
