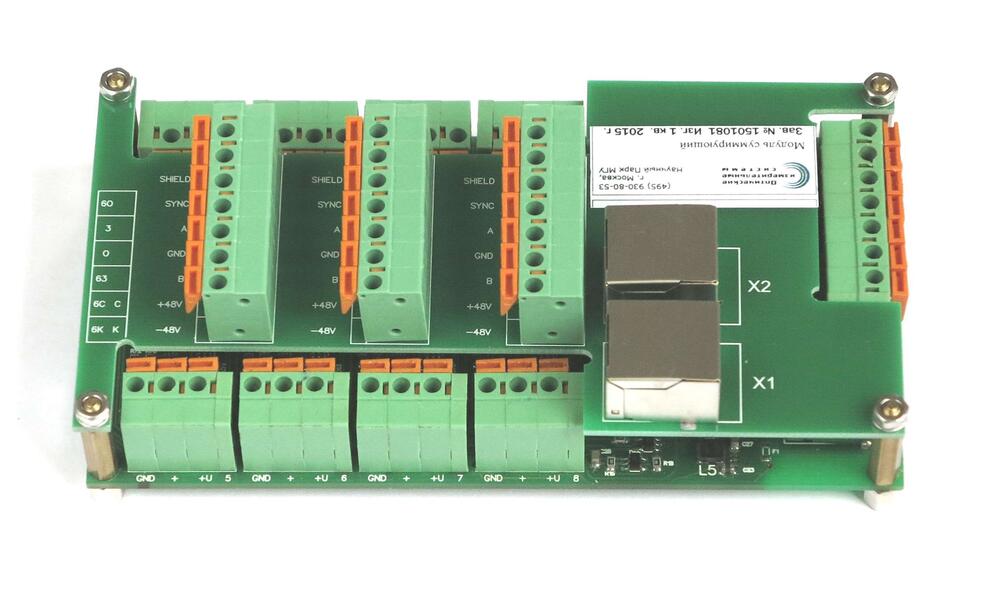

Устройство сбора данных USD-A8-1 и коммутационная плата в сборе
Заказать устройство сбора данных usd-a8-1 и коммутационная плата в сборе
УСТРОЙСТВО СБОРА ДАННЫХ УСД-А8-1
Устройство сбора данных USD-A8-1, измерительный усилитель тензостанции предназначен для преобразования сигнала от восьми тензометрических полумостов в цифровой стандарт RS-485 в системах длительного непрерывного или периодического мониторинга. USD-A8-1 это мини- тензостанция, может применяться для построения как небольших автономных систем, так и для организации больших распределённых систем сбора данных от тензометрических датчиков. Поставляется в корпусном и без корпусном исполнении.
Отличительные особенности устройства сбора данных
· Двойная гальваническая развязка – по аналоговой и цифровой части
· Совместная работа с инклинометрами ИН120, деформометрами ДК200
· Встроенная охранная сигнализация
Общие технические характеристики
| Параметр | Условия измерений | Значение | Размерность |
| Напряжение питания Uп | 10.0 … 36.0 | В | |
| Период преобразования | 0.6 | с | |
| Время выхода на рабочий режим | 4 | c | |
| Количество одновременно подключенных устройств | 32 | шт. | |
| Скорость передачи данных (Устанавливается изготовителем) | 9600 14400 19200 38400 57600 115200 230400 | бод | |
| Защита интерфейса RS485 | кратковременная подача напряжения | 60 | В |
| Диапазон рабочих температур Не менее Не более | -40 +60 | °С °С | |
| Габаритные размеры (Длина х Ширина х Высота) | 170x80x30 | мм | |
| Масса | 140 | г |
Сопротивление тензодатчиков
| Не менее Не более | 100 400 | Ом Ом | |
| Потребляемый ток, типовое значение | Uп=24 В, Rтензо = ¥ Uп=24 В, Rтензо = 100 Ом | 34 67 | мА мА |
| Защита измерительной части | от КЗ датчика от КЗ питания | постоянная, работоспособность остальных каналов обеспечивается постоянная, работоспособность остальных каналов обеспечивается |
Подключение
Установка и подключение тензорезисторов осуществляется в соответствии с техническими требованиями производителя.
Следует скручивать в один жгут или обжимать оголённые провода перед тем, как вставлять их в отдельный пружинный контакт.
Если производитель тензорезисторов не рекомендует иначе, следует обеспечивать шаг скрутки проводов кабеля, идущего к тензорезисторам, не более 30 мм.
При использовании экранированного кабеля, экран следует подключать к контакту, соединённому с крайним выводом рабочего тензорезистора.
При заземлении аналоговой измерительной части, землю следует подключать также к любому контакту, соединённому с крайним выводом рабочего тензорезистора.
Схема подключения к интерфейсу RS485 должна соответствовать стандарту (Recommended Standard 485 или EIA/TIA-485). Рекомендуется использовать специальный кабель для интерфейса RS485 или экранированную витую пару. Питание рекомендуется подавать по витой паре.
Устройство сбора данных обычно размещается в непосредственной близости (не более 10 м) от датчиков, чувствительным элементом в которых являются тензорезисторы.
В настоящее время производится достаточно широкая номенклатура датчиков с тензомостами, которые могут быть подключены к USD-A8-1:
1. Датчики деформаций
2. Датчики раскрытия трещин
3. Датчики давления
4. Датчики порового давления грунта
5. Датчики силы
6. Поводковые датчики перемещения на расстояния до 1 м
