"Устройство согласования для радиостанций "USR-SX"

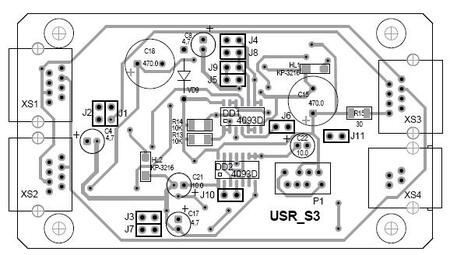

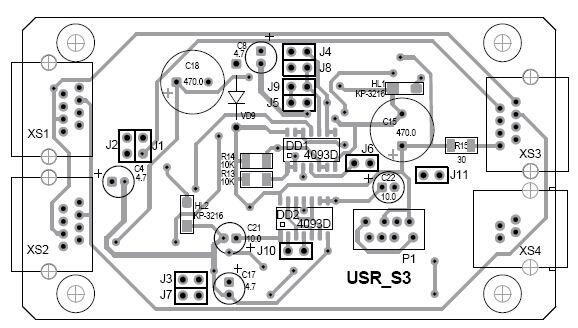

Устройство согласования (далее микшер) предназначен для объединения разнесенных линейных сигналов приема-передачи, выравнивания сигналов по уровню, усиление по мощности и корректировки по частоте. Выходной каскад устройства выполнен по мостовой схеме с емкостной развязкой, работающий на низкоомную нагрузку. Сигнал включения звукозаписи формируется из сигналов управления приемом-передачей и характеризуется наличием постоянного напряжения на выходе устройства (порядка 12В) в выключенном состоянии и отсутствием постоянного напряжения при установлении радиосвязи. При переходе устройства из включенного состояния в выключенное формируется задержка на отключение режима записи в течение 10 сек. для того, чтобы сформировать единый звуковой файл, если включение платы звукозаписи осуществляется по наличию напряжения в линии. Внимание!!! Если запись осуществляется по голосу, то: сигналы управления приемом-передачей радиостанции могут быть отключены и не анализироваться микшером целостность звукового файла определяется самой платой звукозаписи Анализ сигналов управления приемом-передачей радиостанции может быть актуален в том случае, если: в дежурном режиме на линейном выходе присутствует шум гетеродина (например, выключен шумоподавитель) недостаточно качественно работает система распознавания голоса платой звукозаписи В случае анализа сигналов управления приемом-передачей микшер имеет два режима работы, которые выбираются с помощью установки джемпера: полный режим (джемпер не установлен) - это когда запись включается и по сигналу приема и по сигналу передачи не полный режим (джемпер установлен) - это когда запись активизируется только по сигналу передачи, который разрешает активизацию на продолжение звукозаписи в режиме приема только в течение 10 сек. после отключения сигнала на передачу. Не полный режим работы необходим для того, чтобы исключить запись ненужной информации посторонних пользователей (или помехи) радиосети, работающих случайно (или специально) на частоте записываемого радиоканала. Технические характеристики микшера Общие: Напряжение питания Габаритные размеры Вес + 12В 90х56х30 (мм) ? 100 гр Линейный канал приема: Входное сопротивление Входное напряжение Коэф. усиления не менее 24 ком ~600 мВ - 6db Линейный канал передачи: Входное сопротивление Входное напряжение Коэф. усиления не менее 24 ком ~80 мВ (~8мВ) +10db (+30db) Канал управления в режиме передачи: Входное сопротивление Входное напряжение не менее 82 ком от 0,4В до 10В Канал управления в режиме приема: Входное сопротивление Входное напряжение не менее 82 ком от 0,4В до 10В Выходной каскад: Выходное сопротивление Выходное напряжение 680 ом ~300 мВ
