Устройство заземления автоцистерн взрывозащищенное ВЭЛАН-УЗА

Назначение

Устройство заземления автоцистерн типа ВЭЛАН-УЗА предназначено для снятия заряда статического электричества без возникновения искры от электростатического заряда с автомобильных и железнодорожных цистерн и ёмкостей, судовых топливных емкостей, авиационных баков и другого оборудования, во время погрузки и выгрузки нефтепродуктов и взрывоопасных газов, а также сыпучих материалов, образующих взрывоопасную пыль.

Особенности

• Удобство и простота эксплуатации.
• Возможность подключения внешних устройств.
• Надежность закрепления заземляющих щипцов на заземляемом оборудовании.

Конструкция

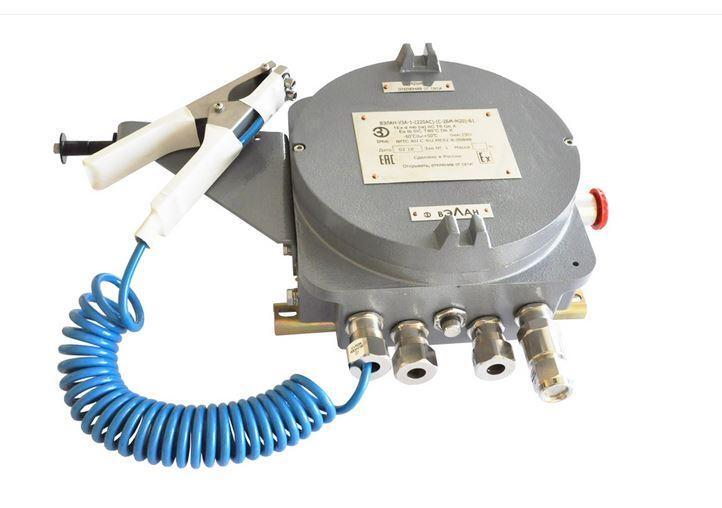

Устройство типа ВЭЛАН-УЗА состоит из корпуса, крышки и клещей заземления, соединённых с оболочкой устройства кабелем. На оболочке устройства установлена грибовидная кнопка, с помощью которой включается/отключается ВЭЛАН-УЗА и два светодиодных индикатора (красный и зелёный), сигнализирующих о работе устройства и состоянии заземления. В нижней части оболочки смонтированы 4 кабельных ввода и дренажное устройство. Через кабельные вводы осуществляется подведение питающего кабеля, подключение клещей заземления, подключение кабеля к заземляющим болтам и подключение кабеля к внешнему устройству, например к реле включения двигателя насоса или двигателя вентилятора пневмотранспорта.

Внутри корпуса смонтирована управляющая электронная плата и клеммные зажимы для подсоединения кабелей. Установленное на электронной плате реле, ответственное за срабатывание внешнего устройства, может работать как на замыкание цепи так и на её размыкание, в зависимости от того к каким клеммам внешнее устройство подсоединено. В качестве корпусов устройств используются сертифицированные оболочки типа ОЭА. Клещи заземления имеют два заострённых щупа, которые электрически изолированы друг от друга и от рукоятки на которой они закреплены. К каждому щупу подсоединяется отдельная жила двужильного кабеля, подсоединяемого к оболочке устройства типа ВЭЛАН-УЗА. Пружина клещей заземления обеспечивает их надёжную фиксацию на металлическом элементе заземляемого оборудования/объекта. С левого бока от корпуса устройства типа ВЭЛАН-УЗА закреплён кронштейн с втулкой из электроизоляционного материала, предназначенный для хранения клещей и кабеля к ним, когда не используются. При этом смотанный в бухту кабель вешается на кронштейн, а клещи фиксируются на изоляционной втулке. Для отвода статического электричества с заземляемого объекта к устройству подсоединён двужильный кабель, на конце которого закреплены кольцевые клеммы под два болта М10. Внутри и снаружи устройство имеет болты или шпильки заземления, обозначенные соответствующими знаками.
