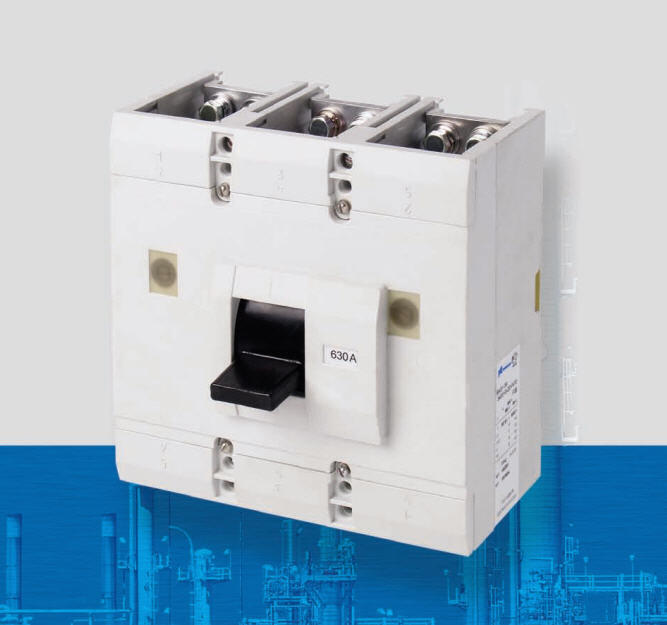

ВА51-39

ВА51-39 ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ СЕРИИ ВА51-39 УСЛОВИЯ ЭКСПЛУАТАЦИИ Выключатели работают в следующих условиях: высота над уровнем моря до 4300 м; при эксплуатации выключателей на высоте над уровнем моря свыше 2000 м номинальные токи выключателей должны быть снижены на 10%, а номинальное напряжение главной цепи должно быть не более 500 В; температура окружающего воздуха и относительная влажность в зависимости от исполнения выключателей и категории размещения приведены в таблице 1; допускается эксплуатация выключателей при температуре окружающего воздуха до 55 ОС; окружающая среда не содержит газы, жидкости и пыль в концентрациях, нарушающих работу выключателей; место установки выключателя - защищенное от попадания воды, масла, эмульсии и т.п.; рабочее положение выключателей стационарного и выдвижного исполнений в пространстве на вертикальной плоскости - выводами 1, 3, 5 вверх; допускается отклонение до 90О в любую сторону в указанной плоскости и до 5О в любую сторону от указанной плоскости. Выключатели не должны менять коммутационного положения при периодически сменяющих друг друга отклонениях в противоположные стороны в плоскости установки до 45О. Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1, 3, 5, так и со стороны выводов 2, 4, 6. Выключатели допускают работу при вибрации мест крепления выключателя с частотой до 100 Гц при ускорении не более 0,5g и многократные удары длительностью от 2 до 20 мс с ускорением 3g, в части сейсмостойкости выключатели отвечают дополнительным требованиям ДТ 5, 6 ГОСТ 17516.1, что соответствует 9 баллам по MSK-64. При подводе питания со стороны выводов 2, 4, 6 предельная коммутационная способность выключателей должна равняться 50% значений, указанных в таблицах 2, 3. Усилие оперирования на рукоятке управления выключателя стационарного исполнения с ручным приводом и ручным дистанционным приводом не более 18 даН, усилие при взводе выключателя не более 28 даН. Запрещается открывать дверь ячейки низковольтного комплектного устройства при включенном выключателе выдвижного исполнения.
