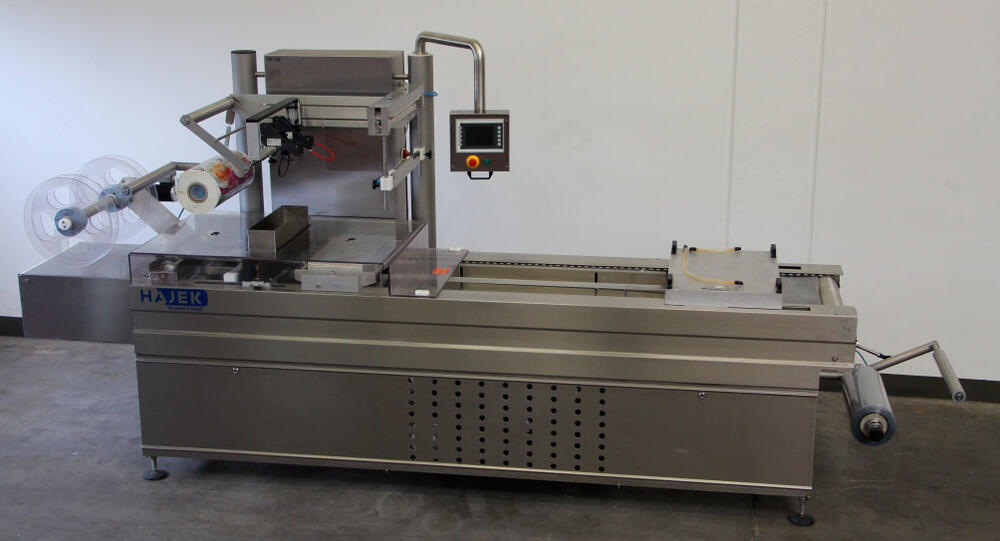

Вакуумная термоформовочная машина hajek VS 30 / 46

Вакуумная термоформовочная упаковочная машина предназначена для

производства вакуумной упаковки (МАР) в автоматическом режиме из:

- жесткой, термоформовочной пленки горячего запечатывания (нижняя пленка)

Типа: PS/PE

Ширина: 468 мм (+ 0 мм/- 2 мм)

и

- мягкой пленки горячего запечатывания (верхняя пленка)

Типа: APET/PE или PA/PE

Ширина: 461 мм (+ 2 мм/- 0 мм)

Габариты машины:

- Длина около 3.940 мм

- Высота около 1.760 - 1.860 мм

- Ширина около 975 мм (при закрытой двери распределительного шкафа)

В базисном выполнении машина состоит из:

- Свободно программируемое управление (SPS) с функцией запоминания до 99 программ

- Управление пневматикой

- Пневматический блок управления с конденсатоотделителем

- Контрольный блок управления с пультом управления:

- Сенсорная клавиатура для введения всех данных

- Индикатор основных показателей рабочего цикла и диагностики ошибок через дисплей LCD

- Регулятор температуры с указателем предельного значения для макс. 2 температурных контуров

- Главный выключатель NOT AUS

- Интегрированный в управление SPS электронный датчик измерения и контроля вакуума с:

- цифровой настройкой точки переключения вакуума и защитного газа и

параметров программ рабочего процесса

- индикация давления на дисплейе LCD

- Интегрированный в SPS счетчик рабочих часов, тактов, производительности

- SPS управление на немецком и английском языках

- Клавиатура управления на немецком языке

- Шильд на немецком языке

- Инструкция управления на немецком языке

- Корпус машины из нержавеющей стали, ножки регулируются по высоте

- Обшивка машины из нержавеющей стали, легко снимается для очистки

- Цепь 5/8 дюймов из нержавеющей стали

- Шип приема картуши пленки 3 дюйма, 76 мм

- Направляющая верхней пленки регулируемая, с тормозом, рычаг приводится в движение пружиной

- Направляющая нижней пленки регулируемая, с пневмо-тормозом, рычаг приводится в движение

пневмо-цилиндром

- Интегрированный насос BUSCH R5 RА/063, мощностью 63 м3/ч для формовки

- Отдельно стоящий насос BUSCH R5 RА/0160, мощностью 160 м3/ч для вакуумирования

- Блок вакуумирования HL (распределительная гидрокоробка), выполнение мощный клапан

- Формовка при помощи предварительного нагрева и вакуума

- Адаптация машины под функцию газации

- Адаптация инструмента и управления под функцию газации

- Система раскрытия инструмента предварительного нагрева и формовки для продукта

высотой макс. 65 мм (пневмо-цилиндр и коленчатый рычаг)

- Система закрытия инструмента вакуумирования для продукта высотой макс. 65 мм

(пневмо-цилиндр и коленчатый рычаг)

- Открытая зона загрузки продукта длиной 800 мм (около 3 открытых тактов)

- Привод трехфазного тока с преобразователем частоты для шага 215 мм,

градация 0,1 мм

- Регулировка скорости и длины шага: через цыфровой дисплей

- Крышки защиты соответствуют нормам гигиены и безопасности (СЕ)

- Электропараметры: 3х 230/400 Вольт, 50 Гц

- Фотометка для работы с пленкой с печатью

Инструмент поперечной резки:

1х пневматическое устройство резки жесткой пленки (гильотина)

движение ножа по вертикали, состоит из:

1х пневматическая база режущего устройства с пневмо-цилиндрами

1х комплект ножей для закругленных углов, радиусом 20 мм, для 2 ручьев

Инструмент продольной резки:

1х устройство продольной резки, состоит из:

1х мотор с защитной крышкой

1х ножевой вал с 3 дисковыми ножами, для 2 ручьев

Отвод края пленки:

1х электрическое устройство намотки пленки

Выход готовых упаковок:

1х стандартный лоток, для 2 ручьев, регулируемый по высоте

Базовый инструмент 466 х 215 - 1 / 65 simplex UP SP

Базовый инструмент 1 ручей / 1 ряд UP SP состоит из:

1х дно камеры формовки (SP) специального выполнения, предназначено для приема

специальных формовочных поддонов, без поддонов в базовом выполнении

1х предварительный нагрев для жестких пленок до 500 мкр

1х охлаждение водой

1х верхняя часть камеры формовки с адаптацией с предварительным нагревом

(рама плотности)

1х дно камеры вакуумирования (SP) специального выполнения, предназначено для

приема рамы запесатывания, без рамы запечатывания в базовом выполнении

1х адаптация инструмента под функцию газации (МАР)

Базовый инструмент не предназначен для изготовления упаковки!
