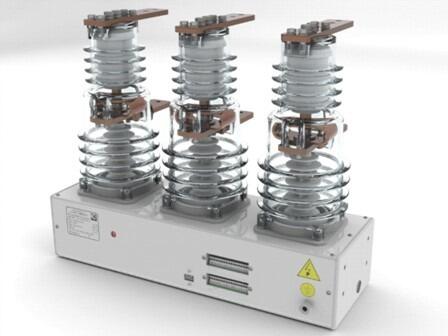

Вакуумный выключатель BB/AST-10-20/1000-УХЛ2.

ВЫКЛЮЧАТЕЛИ ВАКУУМНЫЕ ВЫСОКОВОЛЬТНЫЕ СЕРИИ ВВ/AST-10 С МАГНИТНОЙ ЗАЩЕЛКОЙ ВВ/AST - 10 - 20/630 - УХЛ2 ВВ/AST - 10 - 20/800 - УХЛ2 ВВ/AST - 10 - 20/1000 - УХЛ2 Руководство по эксплуатации ВВ.09.400.00.000 РЭ. Вакуумный выключатель — высоковольтный выключатель, в котором вакуум служит средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций (операций включения-отключения) электрического тока — номинального и токов о (КЗ) в электроустановках. Поскольку разрежённый газ (10− …10−8 Н/см²) обладает электрической прочностью, в десятки раз превышающей прочность газа при атмосферном давлении, то это свойство широко используется в высоковольтных выключателях: в них при размыкании контактов в вакууме сразу же после первого прохождения тока в дуге через ноль изоляция восстанавливается, и дуга вновь не загорается. В момент размыкания контактов в вакуумном промежутке коммутируемый ток инициирует возникновение электрического разряда — вакуумной дуги, существование которой поддерживается за счет металла, испаряющегося с поверхности контактов в вакуумный промежуток. Плазма, образованная ионизированными парами металла, проводит электрический ток, поэтому ток протекает между контактами до момента его перехода через ноль. В момент перехода тока через ноль дуга гаснет, а оставшиеся пары металла мгновенно (за 7—10 микросекунд) конденсируются на поверхности контактов и других деталей дугогасящей камеры, восстанавливая электрическую прочность вакуумного промежутка. В то же время на разведенных контактах восстанавливается приложенное к ним напряжение (см. иллюстрацию процесса отключения).
