Ванна барабанная ВБ-600

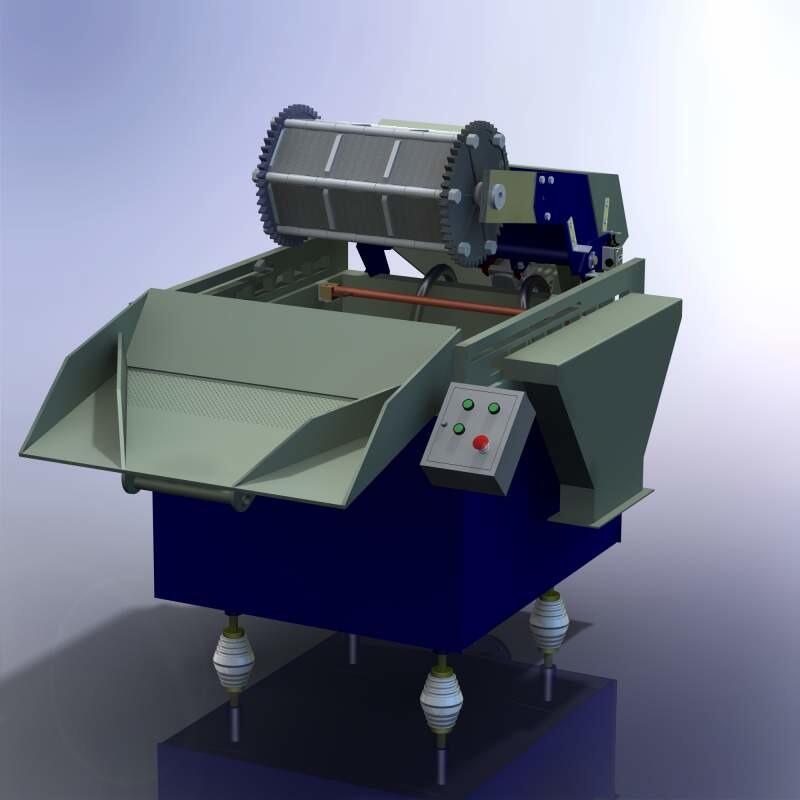

Ванна барабанная ВБ-600 Назначение Барабанная ванна ВБ-600 предназначена для нанесения покрытий на мелкие детали в насыпном виде. Устройство Ванна барабанная ВБ-600 состоит из металлического корпуса, футерованного полипропиленом, донного змеевика из нержавеющей стали, закреплённого внутри ванны, подвижной каретки, установленной на борту ванны с барабаном и приводом его вращения, пульта управления, крышкой из полипропилена, которая является одновременно лотком для разгрузки деталей. Ванна имеет четыре опоры, устанавливается на керамические изоляторы и оснащена двумя анодными штангами. Механизм подъёма-опускания каретки выполнен в виде червячного мотор-редуктора, закреплённого на каркасе каретки. Передача движения осуществляется за счёт гибкого троса наматываемого на шкив червячного мотор-редуктора. Другой конец троса жёстко закреплён на ванне. Барабан собирается из отдельных модульных пластмассовых (полипропиленовых) секций в призму, снабженную с торцов двумя зубчатыми колесами для приведения барабана во вращение. Зубчатые колеса барабана при помощи специальных стяжек скрепляются с секциями, образующими боковые стенки. Крышки барабана имеют замки, запирающиеся посредством подпружиненных пальцев Секции барабана изготовлены с отверстиями для прохождения электролита и тока. Перфорация барабана - по ТЗ Заказчика, от 1 мм. Стандартная перфорация - 1х1 и 2,8х2,8 мм. Принцип работы Вращение от привода (планетарного мотор-редуктора) передается барабану через ведущую шестерню из полипропилена, закрепленную на выходном валу мотор-редуктора. Барабан с деталями вращается в ванне. Для осуществления процесса электрохимического нанесения покрытий в барабанной ванне необходимо подать питание на катоды барабана и анодные штанги. Технические характеристики Показатели Значение Частота вращения барабана, об/мин, не менее 5,6 Масса пустой ванны, кг, не более 200 Максимальная загрузка барабана, кг, не более 30 Мощность электродвигателя, кВт, не более номинальная 0,18 потребляемая 0,16 Напряжение питания электродвигателя, В 36±4 Размеры рабочей части барабана, мм длина 525 диаметр 330 Габаритные размеры ванны, мм длина 1284 ширина 1600 высота (каретка вверху) 1500 Наработка на отказ, ч, не менее 1835 Средний ресурс до первого капитального ремонта, ч, не менее 5600 Установленный срок службы до списания, лет, не менее 5 Возможно нестандартное исполнение ванны (электрический нагрев, без анодных штанг и т.п.) Гарантийный срок - 12 месяцев.
