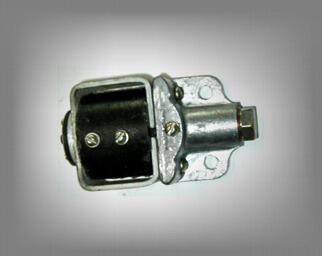

Вентили электромагнитные

Вентили электромагнитные являются составной частью пневматических приводов для дистанционного управления приводами, приводимыми в действие сжатым воздухом (пневматические контакторы, клапаны, переключатели и т.д.). Устанавливаются на все виды подвижного состава. Электромагнитные вентили Назначение. Электромагнитные вентили являются составной частью аппаратов, приводимых в действие сжатым воздухом (пневматические контакторы, клапаны, реверсоры и т. д.). Вентили включающие ЭВ-08, ЭВ-16, ЭВ-17, ЭВ-29 и выключающий ЭВВ-09. Электромагнитные вентили указанных типов устанавливали на электровозах ВЛ11 выпуска до 1980 г. Основные технические данные вентилей следующие: 5—377 Номинальное напряжение, В...........•...... 50 Наименьший ток срабатывания вентиля, А: включающего....................... 0,185 выключающего...................... 0.19 Ход клапана, мм: впускного ......................... 0,9 выпускного........................ 1 > 3 Сопротивление катушки при температуре 20°С, Ом: включающей....................... 170 выключающей....................... 154 Номинальное давление сжатого ноздуха, кПа......... • 500 Напряжение переменного тока частотой 50 Гц для испытания изоляции в течение 1 мим, В ................ 1500 Начальное давление сжатого воздуха для проверки герметичности вентиля, кПа...................... 675 Масса вентиля, кг: включающего ............•......... 1.93 выключающего...................... 2,25 Каждый вентиль имеет два клапана (впускной и выпускной) и три отверстия для воздуха: первое — для подачи, второе — для соединения корпуса вентиля с цилиндром и третье — для выпуска в атмосферу. По принципу действия вентили делятся на включающие (рис. 122) и выключающие (рис. 123). Включающие вентили соединяют цилиндр аппарата с источником сжатого воздуха при возбужденной катушке и с атмосферой при обесточенной катушке. Выключающие вентили при возбуждении катушки выпускают сжатый воздух из цилиндра в атмо- Условия приобретения и заказ При наличии детали на складе отгрузка производится в течение 5 дней с момента оплаты. Изготовление деталей под заказ от 30 дней. Возможна доставка по России и странам ближнего зарубежья
