Вентилятор осевой ВО 25-188

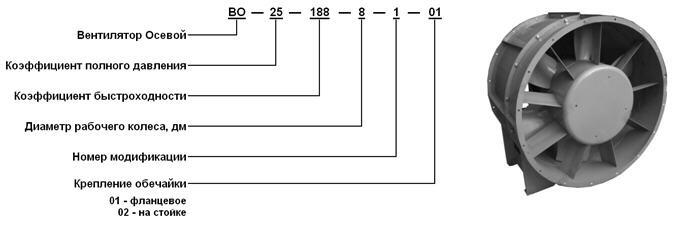

ОБЩИЕ СВЕДЕНИЯ Вентилятор осевой для подпора ВО-25-188-8-1...12,5-1 ТУ 4861-004-67731948-2012 Сертификат соответствия № С-RU.ПБ58.В.00115 КОНСТРУКЦИЯ Рабочее колесо с большим относительным диаметром втулки, составляющим 70% от диаметра колеса. Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Направляющий аппарат осуществляет подкрутку потока в выходном сечении вентилятора с увеличением создаваемого им статистического давления. Вентилятор имеет две компоновки, отличающиеся креплением обечайки. Вентиляторы комплектуются дополнительно обратным клапаном, устройством плавного пуска, шкафом автоматики. НАЗНАЧЕНИЕ Вентиляторы предназначены для перемещения воздуха и других газовых смесей, не содержащих пыли и других твердых примесей, а также липких веществ и волокнистых материалов в количестве более 0,1 г/м3, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха. Вентиляторы применяются: в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей; в системах противодымной защиты зданий; для работы как с короткой сетью воздуховодов, так и без неё. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов должно соответствовать статическому давлению Рsv, создаваемого вентилятором (Psv = Pv-Pdv). Вентиляторы изготавливаются следующих типоразмеров: 8; 9; 10; 11,2; 12,5 УСЛОВИЯ ЭКСПЛУАТАЦИИ Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. Вентиляторы работоспособны как в вертикальном, так и в горизонтальном положении. Применение вентиляторов для обслуживания помещений категорий, А и Б по взрывопожарной и пожарной опасности не допускается. Вентиляторы предназначены для эксплуатации в условиях умеренного климата 2-й категории размещения, с температурой окружающей среды -45 °C до +40 °C, по ГОСТ 15150. При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается установка вентилятора в условиях умеренного климата 1-й категории размещения. Вентиляторы, предназначенные для установки в помещении, оснащаются двигателями 3-й категории размещения. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли , иметь агрессивность по отношения к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м³. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/сек.
