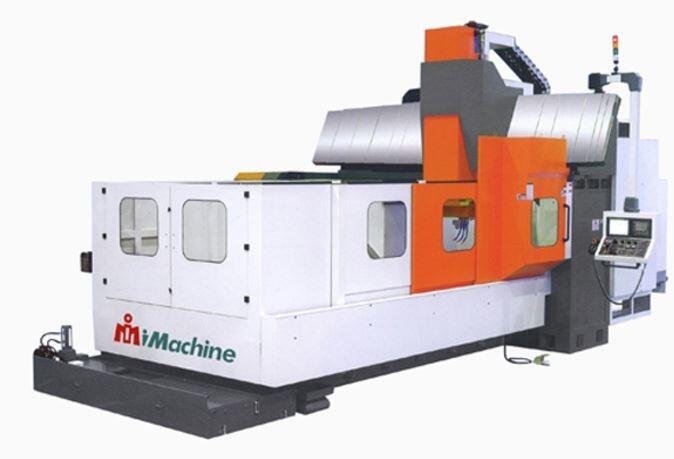

Вертикальные фрезерные обрабатывающие центры портального типа VF

Вертикальные фрезерные обрабатывающие центры портального типа VF Перемещение по оси Х 2200 мм. 3200 мм. 4200 мм. 5200 мм. 3200 мм. 4200 мм. 5200 мм. Перемещение по оси Y 2300 мм. 2600 мм. 2300 мм. 2600 мм. Перемещение по оси Z 920/1020 (Опция) Расстояние от торца шпинделя до поверхности стола 150-1070 мм. Расстояние от оси шпинделя до колонны 390 мм. Расстояние между колоннами 2400 мм. 2700 мм. Рабочий стол. Рабочая поверхность стола 2200 x 2050 мм. 3200 x 2050 мм. 4200 x 2050 мм. 5200 x 2050 мм. 3200 x 2050 мм. 4200 x 2050 мм. 5200 x 2050 мм. T-образный паз (Размер x Количество x Расстояние) 28 x 11 x 180 мм. Максимальная нагрузка на стол 9000 кг. 11000 кг. 13000 кг. 15000 кг. 11000 кг. 13000 кг. 15000 кг. Шпиндель. Мощность двигателя шпинделя (постоянно/30 минут) --- 18.5/22 (Опция: 22/26 кВт.) Скорость вращения шпинделя (2-ступенчатая коробка передач) 4500/6000 (Опция) Скорость вращения шпинделя (ременный привод) 8000/10000 (Опция) Конус Шпинделя ISO 50 Подачи. Скорость рабочей подачи 1-7000 мм/мин. Скорость ускоренного перемещения Оси X, Y, Z: 12 м/мин. Оси X, Y, Z: 12 м/мин. X:10, Y,Z: 12 м/мин. X Y Z: 12 м/мин. X:10, Y,Z: 12 м/мин. Точность (оси X,Y,Z) (Измерено лазерным оборудованием) Точность позиционирования (по JISB6333) ±0.01/300,0.015 мм. по всей длине Точность позиционирования (по VDI3441) P0.035 P0.045 P0.035 P0.045 Повторяемость (по JISB6333) ±0.003 мм. Повторяемость (по VDI3441) Ps0.028 Устройство смены инструментов Ёмкость магазина 40/60 инструментов (Опция) Максимальный вес инструмента 18 кг. Максимальный размер инструмента (диаметр х длина) 125 x 450 мм. Максимальный размер инструмента (при пустых соседних гнездах) 215 x450 мм. Концевик инструмента BT50/CAT50 Болт тягового стержня P50T-1 Другие характеристики. Потребление электроэнергии 60 кВА. Масса нетто станка 29000 кг. 33400 кг. 38400 кг. 43400 кг. 36400 кг. 41400 кг. 46400 кг. Масса брутто станка 32000 кг. 37100 кг. 43400 кг. 48400 кг. 40100 кг. 46400 кг. 51400 кг. Занимаемое рабочее пространство 8000 x 6100 x 4700 мм. 10000 x 6100 x 4700 мм. 12000 x 6100 x 4700 мм. 14000 x 6100 x 4700 мм. 10000 x 6400 x 4700 мм. 12000 x 6100 x 4700 мм. 14000 x 6400 x 4700 мм.
