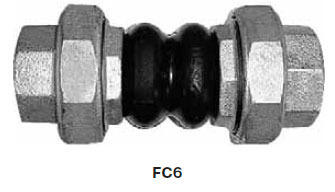

Вставка гибкая FC-6

Гибкие вставки (виброкомпенсаторы) FC6 Ду 32-500 Резиновый антивибрационный компенсатор, муфтовый FC6 Ду 15-50, Ру 10 Применение Резиновые антивибрационные компенсаторы предназначены для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Компенсаторы сделаны из жаростойкой синтетической резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину. Это создает повышенную стойкость к воздействию горячей воды и постоянную устойчивость к давлению в течение длительного периода времени. Благодаря мягкому каркасу и легкости его деформирования компенсатор быстро и легко присоединяется к трубопроводу даже несмотря на возможное несоответствие между трубами (отклонение от оси, смещение). В случае если трубы, сделанные из различных материалов, соединены компенсатором, это защищает их от развивающейся электролитической коррозии. Рабочая среда Холодная, горячая вода, конденсат. Примечание: по запросу компенсаторы поставляются с комплектом ответных фланцев. Инструкция по монтажу 1. Соблюдать параметры, указанные в таблицах. 2. Установку компенсатора необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции. 3. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3-5 мм. 4. Недопустимо скручивание компенсатора при монтаже. 5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от компенсатора. 6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам - на стороне трубопровода). 7. Исключить возможность повреждения компенсатора острыми краями трубы. 8. Недопустима одновременная работа компенсатора на растяжение и сдвиг. 9. При установке компенсатора на всасывании насоса недопустимо растяжение. 10. При проведении сварочных работ в непосредственной близости от компенсатора он должен быть защищен или демонтирован. 11. Не рекомендуется окрашивать компенсатор или покрывать его слоем изоляции. 12. Хранить компенсаторы следует в ненагруженном состоянии в сухом прохладном месте.
