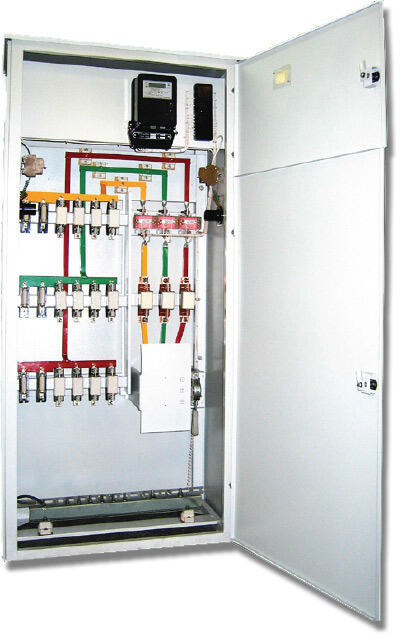

Вводно-распределительные устройства ВРУ1

"Вводно-распределительные устройства (ВРУ) предназначены для распределения и учета электроэнергии в сетях трехфазного переменного тока 380/220В частотой 50Гц, с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях. ВРУ комплектуются из шкафов одностороннего обслуживания и могут состоять из одного или из нескольких шкафов. Приборы учета (счетчики и трансформаторы тока) и аппараты управления освещением размещаются в отдельном низковольтном отсеке. Структура условного обозначения ВРУ1-Х-х х У4 Исполнение по назначению: 11, ..., 18 - вводное; 21, ..., 29 - вводно-распределительное; 41, ..., 50 - распределительное ВРУ1-х-Х х У4 Вводные аппараты: 0 - отсутствуют; 1 - рубильник-переключатель 250А; 2 - рубильник-переключатель 400А; 3 - рубильник-переключатель 630А; 5 - рубильник; 6 - блок БВ 250А; (БВ-рубильник с предохранителями) 7 - блок БПВ 250А; (БПВ-рубильник с предохранителями) 8 - блок БПВ 250А и АВР 100А; 9 - блок БПВ 250А и АВР 250А ВРУ1-х-х Х У4 Линейные автоматы и дополнительные устройства (см. табл. 4.1.) ВРУ1-х-х х У4 Климатическое исполнение и категория размещения: У4"
