Вязка спиральная

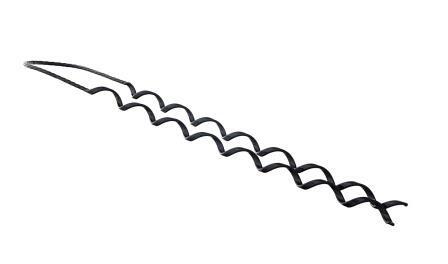

Устройства низковольтные комплектные Вязка спиральная Для установки защищенных проводов марки СИП 3 к изоляторам ШФ-20Г, ШФ-20Г1, ШФ-20УО используется вязка спиральная для СИП 3: ВС 35/50.2; ВС 70/95.2; ВС 120/150.2. МарказажимаСеченниепровода,мм2 ВС 35/50.235-50 ВС 70/95.270-90 ВС120/150.2120-150    Вязки спиральные предназначены для промежуточного крепления на штыревых изоляторах опор воздушных линий электропередач изолированных проводов СИП-3; SAX и неизолированных про-водов марок А; АС; АЖ сечением до 150 мм2.           Вязки изготавливаются для одиночного, двойного крепления и для крепления на двух изоляторах проводов разных диаметров. Одиночное крепление содержит одну боковую вязку, устанавливаемую на изоляторе. Двойное крепление включает две натяжные вязки, устанавливаемые на одном изоляторе. Крепление на двух изоляторах включает две боковые вязки. Прочность заделки на проскальзывание провода, закрепленного одной или двумя боковыми вязками, составляет 2-3 кН. Прочность заделки провода, закрепленного двумя натяжными вязками, со-ставляет 4-5 кН.           Заданная прочность заделки обеспечивает сохранность промежуточных опор при обрыве провода и в других аварийных ситуациях.
