Выключатели путевые взрывозащищенные ВПВ-4Б и ВПВ-4М

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4Б и ВПВ-4М предназначены для дистанционного управления электроприводами машин и механизмов:

• в стационарных установках;
• на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а также наличие двух контактных блоков обеспечивает возможность применения выключателей почти в любых условиях в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

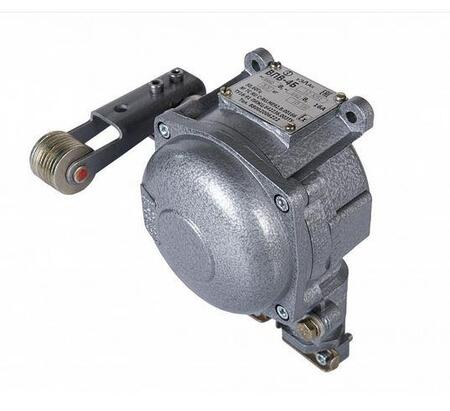

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20 мм. Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.
