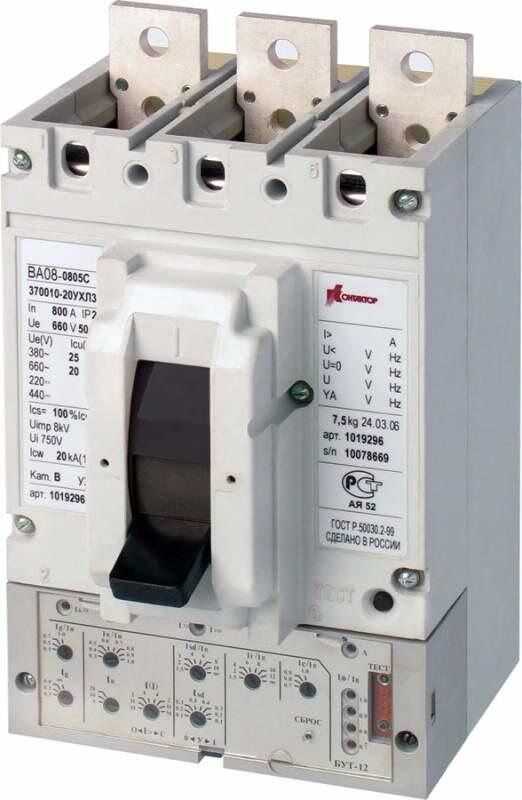

ВЫКЛЮЧАТЕЛИ ВА08 ДО 800А Выключатели ВА08 до 800А Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках на номинальное напряжение до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц. Автоматические выключатели переменного тока с электронными (микропроцессорными) максимальными расцепителями тока Тип выключателя ВА08-0405 ВА08-0635 ВА08-0805 Исполнение выключателя по величине предельной коммутационной способности С Н С Н С Н Номинальный ток выключателя, In, А при температуре 40 ºС 160,250,400 630 800 Номинальное рабочее напряжение, Ue, В 380, 660 Частота, Гц 50, 60 Номинальное напряжение изоляции, Ui, В 750 Номинальное импульсное выдерживаемое напряжение, Uimp, кВ 8 Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: 380 В 25 30 25 30 25 30 660 В 20 24 20 24 20 24 Категория применения В Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 Номинальный кратковременно выдерживаемый ток, Icw, кА 20 Уставки регулируемого электронного расцепителя тока номинального тока расцепителя, IR, в кратности к In 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 по току короткого замыкания, Isd, в кратности к IR 1,51); 21); 3; 4; 6; 8; 10; ∞4) по времени при коротком замыкании,с, tsd 0,1; 0,2; 0,3; 0,4 по току короткого замыкания расцепителя мгновенного действия, Ii, в кратности к IR 1,51); 21); 4; 6; 8; 10; 12; ∞4) по току замыкания на землю Ig, в кратности к In 0,32); 0,5; 0,7; 1,0 по времени при замыкании на землю, tg , с 0,2; 0,3; 0,4; ∞4) при перегрузке, с, tR, при 6IR 5; 10; 20 Уставки нерегулируемого электромагнитного расцепителя тока (при его наличии) по току короткого замыкания, в кратности к In - 32 - 32 - 25 1) Кроме выключателя с номинальным током 160 А при уставке IR/In, равной 0,3; 2) Кроме выключателей с номинальным током 160 А, 250 А; 3) Для номинального тока 160 А - 10 крат; 4) Наличие символа означает возможность вывода указанной защиты из действия
