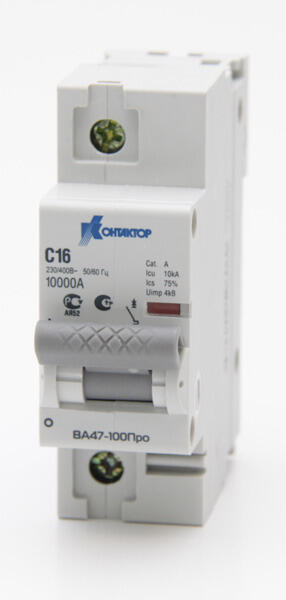

Выключатели ВА47-100Про

ВА47-100ПроВыключатели автоматические ВА47-100Про Выключатели ВА47-063Про предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 400 В переменного тока частоты 50 Гц. В конструкцию автоматических выключателей ВА47-063Про входят тепловой и электромагнитный расцепители (по одному на каждый полюс), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно. Ток перегрузки, возникающий в защищаемой цепи, приводит к нагреванию биметаллической пластины теплового расцепителя. Пластина изгибается и приводит в действие механизм расцепления выключателя. Выключатель срабатывает и размыкает цепь. Возникающий в защищаемой сети ток короткого замыкания приводит в действие электромагнитный расцепитель. Выключатель срабатывает и размыкает цепь. ВА47-100Про Количество полюсов 1 2, 3, 4 Номинальный ток In, A 10, 16, 20, 25, 32, 40, 50, 63,80, 100 Тип мгновенного расцепления C Номинальное напряжение при частоте 50 Гц, В 230/400 400 Номинальная наибольшая отключающая способность Icn, A 10 000 Рабочая наибольшая отключающая способность Ics, % Icu 75 Номинальное импульсное выдерживаемое напряжение Uimp, кВ 4 Износостойкость (механическая), кол-во циклов, не менее 10 000 Износостойкость (электрическая), кол-во циклов, не менее 4 000 Максимальное сечение присоединяемых проводников, мм2 35 (гибкий медный проводник) 50 (жесткий медный проводник) Степень защиты, IP 20 Температура окружающей среды от -30°C до +70°C Масса одного полюса, кг 0,155
