Вышки-туры

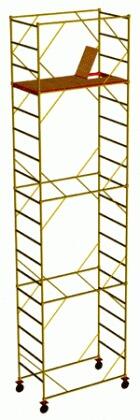

Передвижная сборно-разборная вышка-тура ВТ-100 «Б» ГОСТ 24258-88 (далее - вышка) предназначена для производства монтажных, ремонтных и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и материалов непосредственно в зоне работ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Максимальная высота 8,1 м Максимальная высота рабочей площадки 7,0 м Размеры рабочей площадки 1,03 * 2,00 Нормативная поверхностная нагрузка на рабочий настил 200 кгс УСТРОЙСТВО И ПРИНЦИП РАБОТЫ: Передвижная вышка-тура представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами 1, имеющими пять ступеней. Боковые рамы соединяются между собой горизонтальными стяжками 4; последующие боковые рамы устанавливаются на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости конструкции секции соединяются между собой через стяжки диагонально связями 3, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки устанавливаются на штыри колес 5. Два колеса снабжены тормозами, которые устанавливаются по диагонали. Вышка имеет настил 6 и настил с люком 7 на рабочей площадке. В рабочем ярусе устанавливаются рамы ограждения 2 и стяжки 4. При высотах более 4,2 м необходимо крепить вышку к стене. УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ: Металлическая сборно-разборная вышка-тура допускается в эксплуатацию только после окончания ее монтажа, но не ранее сдачи по акту лицу, назначенному для приемки главным инженером. При приемке установленной вышки в эксплуатацию проверяются: - соответствие собранного каркаса рабочим чертежам и правильность сборки узлов; - наличие и надежность ограждения на вышке в рабочем ярусе. Плановые и периодические осмотры вышки-туры следует производить не реже одного раза в месяц. Настил вышки-туры следует систематически очищать от мусора, остатков материалов, наледи (при ее образовании). Нагрузки на настил вышки-туры при эксплуатации не должны превышать допустимых значений. Крепление к вышке-туре лестниц, промышленных проводок, технологического оборудования, не предусмотренного рабочими чертежами, не допускается. Указания по эксплуатации вышки по ГОСТ 24258-88.
