WPB КОМБИ ДЛЯ ОТВЕРСТИЙ 3 В 1 РАССВЕРЛИВАНИЕ, ЧИСТОВАЯ РАСТОЧКА И РОЛИКОВАЯ НАКАТКА

Обкатка холоднотянутых, горячекатаных и высверленных труб.

Трехступенчатая комбинированная обработка: Рассверливание-чистовая-расточка-накатка роликами (WPB) с жесткой головкой.

Эти инструменты применяются для внутренней финишной обработки цилиндров и труб.

Инструмент раскатывает неровности, типа волнистость, возникающие при производстве гидроцилиндров.

Также в процессе роликовой обкатки инструмент обеспечивает идеальную шероховатость поверхности.

Инструмент WPB обрабатывает диаметры от Ø 125 до Ø 250 мм при максимальной длине до 4 метров.

Для бОльших диаметров инструмент разрабатывается по запросу.

Замена пластин осуществляется быстро и легко.

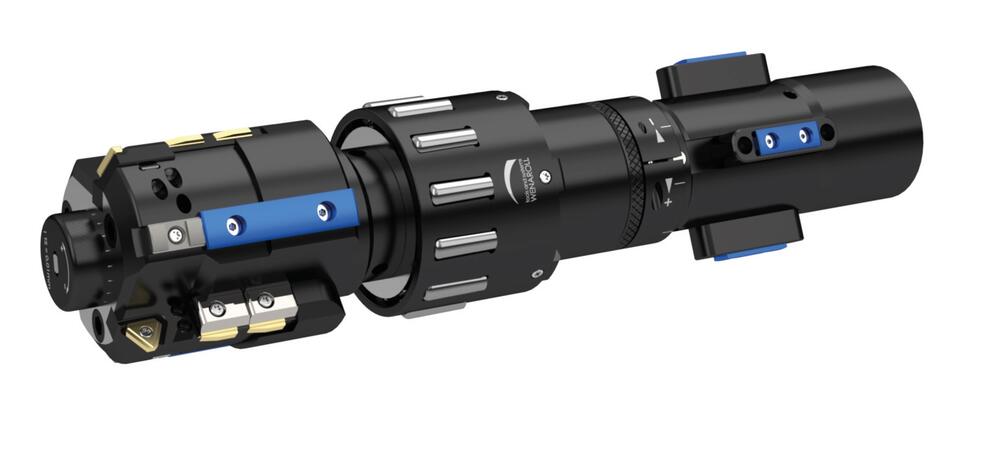

Инструмент WPB оснащен тремя сверлильными пластинами расположенными в рассверливающей головке и шестью пластинами вайпер закрепленными в расточной головке.

Производительность резания инструмента WPB до 8ми мм в диаметре. Стружка удаляется во время рассверливания. Расточная секция головки снимает оставшийся материал до нужного диаметра и оптимизирует поверхность под роликовую накатку.

Преимущества

Сокращение времени обработки на 90% по сравнению с хонингованием

Высокая размерная и геометрическая точность.

Большая глубина резания

Легок в обращении

Быстрая замена запчастей со склада

Machining for cold drawn or hot rolled and drilled pipes.
There are two possible technologies with Wenaroll Polaris:
• Dual combined Skiving and Roller Burnishing (WPS) with movable skiving head
• Triple combined Drilling- Skiving- and Roller Burnishing (WPB) with a rigid skiving concept
These tools are used for the internal fi nishing of cylinder tubes. The tool eliminates irregularities in
circular form such as rippling, that occur during the manufacturing process of hydraulic cylinders.
During the roller burnishing process the tool also creates a perfect surface.
The combined Wenaroll Polaris (WPS) can achieve a diameter range of Ø 40 up to Ø 250 mm and a
length up to 12m. With the operating of WPB the tool can achieve a diameter range of Ø 125 up to Ø250
and a maximum length of 4 m. Larger diameters on request.
The tool WPS is equipped on the head with three viper plates and at the skiving head with three more
skiving knife plates. The tool WPB is equipped with 3 boring plates mounted to the boring head, as well as six viper plates mounted to the skiving head.
The exchange of the plates is a quick and simple. The WPS tools has a cutting effi ciency of up to 3 mm in
diameter. The WPB tool has a cutting ability of up to 8 mm. The excess material will be removed during
the boring process and the skiving head will remove the rest up to the set diameter and prepares the
optimal surface for the roller burnishing process.
Rollers placed in a cage on the tools circumference are forced into the cylinder´s inner wall thus smooth
the surface of the cylinder tubes. The forming process increases hardness and enhances, the wear and
the fatigue resistance of surface subjected to dynamic working load.
