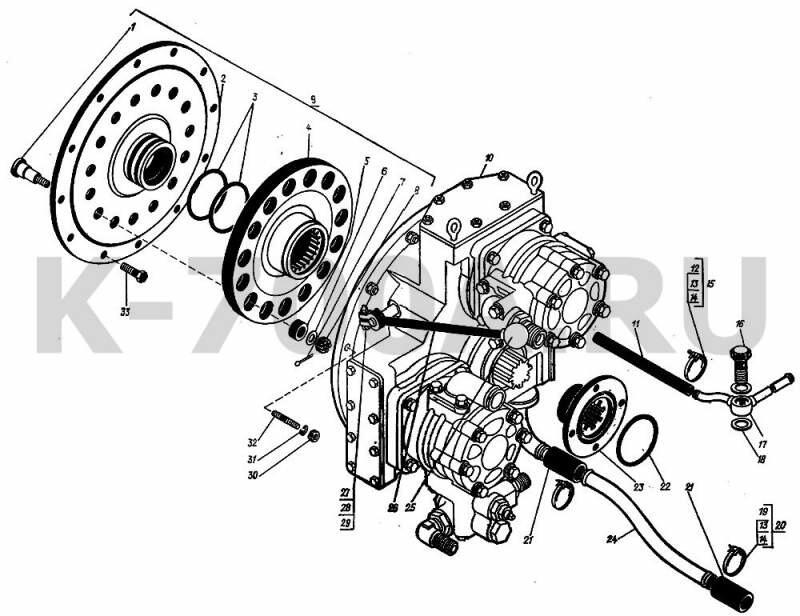

Группы 701.00.16.000-2 Установка редуктора с полужесткой муфтой трактора К-701 700А.00.16.000-1 Установка редуктора с полужесткой муфтой трактора К-700А Каталожныйномер Название Кол-во на К-701 Кол-во на К-700А № поз. на рисунке 701.00.16.010-2 Муфта 1 — 9 700А.00.16.010-1 Муфта — 1 701.00.16.030 Угольник 1 — 17 700A.00.16.080-1 Угольник — 1 701.00.16.014-2 Диск 1 — 2 700A.00.16.014-1 Диск — 1 701.00.16.015 Труба 1 — 24 700А.00.16.029 Труба — 1 700А.00.16.100 Рычаг 1 1 26 700А.00.16.024 Муфта 1 1 4 700А.00.16.026 Фланец 1 1 23 700.00.16.016 Палец 15 15 1 700.00.16.017 Амортизатор 15 15 5 701.16.02.000-1 Редуктор 1 — 10 700А.16.02.000-1 Редуктор — 1 700.17.01.413 Прокладка 2 2 18 700.17.24.023-2 Болт 1 1 16 700.37.00.011-1 Шарик 1 1 25 М10Х50 Болт 1 1 27 ЗМ12Х30 Болт 12 12 33 М10 Гайка 1 1 28 М12 Гайка 15 15 8 М12 Гайка 12 12 30 У-105х100-3 Кольцо 2 2 3 У-11ОХ105-3 Кольцо 1 1 22 17-21 Лента 2 2 12 38-44 Лента 4 4 19 12Х20-16 Рукав 1 1 11 32Х42-16 Рукав 2 2 21 ХР Рамка 6 6 13 17-21-3 Хомут 2 2 15 38-44-3 Хомут 4 4 20 10.65Г Шайба 1 1 29 12.01 Шайба 15 15 6 12.65Г Шайба 12 12 31 3,2Х25 Шплинт 15 15 7 ХШ Шплинт 6 6 14 М12Х40 Шпилька 12 12 32
