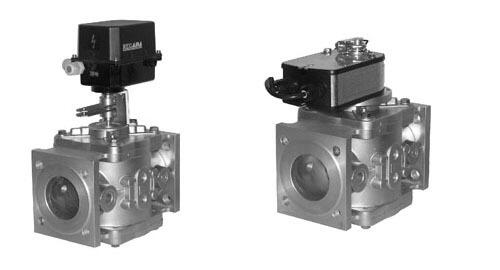

Заслонки регулирующие

"Заслонки регулирующие предназначены для использования в системах управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.Благодаря конструкции заслонка в открытом состоянии практически не обладает сопротивлением. 1. ЗР - обозначение серии2. Присоединительный размер, дюймы3. Дефис4. Номинал рабочего давления6 - 6 бар5. Исполнение заслонки:Р - с ручным управлением;ПР. - с электроприводом, работающая в режиме пропорционального регулирования;ПОЗ. - с электроприводом, работающая в режиме позиционного регулирования (только для Ду40-100 мм);Е - с электроприводом взрывозащищенного исполнения (применимо к исполнению ПР.).6. Материал корпуса заслонки:ст. - только для заслонок в стальном корпусе.7. Напряжение питания (только для заслонок с электроприводом): - переменное: 220 В, 24 В; частота 50, 60 Гц; - постоянное: 24 В.По типу присоединения к трубопроводу заслонки изготавливаются только фланцевые от Ду40 до Ду200 мм.Фланцы заслонок соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.Режим работы заслонки (или ее тип регулирования) определяется типом применяемого электропривода.Таблица применяемых электроприводов общепромышленного исполнения Условный проходДу Типрегули-рования Фирма-изгото-витель Наименованиеэлектропривода Типуправления Напря-жениепитания Тип датчикаобратной связи 40 - 100 мм Пропорци-ональный "Regada"(Словакия) SPO 280.0-02BFC/03 Понапряжениюпитания 220 В,50 Гц Реостат2000 Ом SPO 280.0-02BBC/03 Реостат100 Ом SPO 280.0-02BSC/03 Токовый4...20 мА 40, 50, 65 мм "Belimo"(Швейца-рия) LM24A-SR Стандартныйсигнал0...10 В= 24 Впост. тока Понапряжениюобратнойсвязи2...10 В= 80, 100мм SM24A-SR 40, 50, 65 мм Позици-онный LF230-S Понапряжениюпитания 220 В,50 Гц Датчики обратной связи отсутствуют. В конструкцию привода входит возвратная пружина 80, 100мм SF230A-S2 150, 200мм Пропорци-ональный "Regada"(Словакия) SP2 282.0-04BFE/00 Понапряжениюпитания 220 В,50 Гц Реостат2000 Ом SP2 282.0-04BBE/00 Реостат100 Ом SP2 282.0-04BSE/00 Токовый4...20 мА Напряжение питания: 220 В переменного тока или 24 В постоянного тока (в зависимости от типа применяемого электропривода)Частота включений, 1/час, не более: 40 срабатываний.Полный ресурс включений, не менее: 300 000 срабатываний.Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-45...+40 °С) Класс защиты: IP54Материал корпуса: Ду40-100 мм - алюминиевые сплавы АК12ОЧ, АК12ПЧ, сталь; Ду150, 200 мм - стальМонтажное положение: Ду40-100 мм - на горизонтальных и вертикальных трубопроводах; Ду150, 200 мм - на горизонтальных трубопроводах."
