«Zig-Zag» — аэродромное передвижное устройство для хранения и транспортировки кабеля

Складной кабельный удлинитель «Zig-Zag» предназначен для хранения и облегчения перемещения питающего кабеля отаэродромного преобразователя 208 В/400 Гц или аэродромного выпрямителя 28 В к воздушному судну во время его наземного обслуживания.

Использование складного кабельного удлинителя «Zig-Zag» позволит быстро и удобно
пользоваться кабелем. Данное устройство позволяет в значительной степени улучшить
эксплуатационные характеристики кабеля, такие как:
• Общий срок службы
• Устойчивость к примерзанию
• Устойчивость к загрязнению
• Износостойкость
• Скорость приведения в рабочее и запаркованное состояния
• Безопасность использования

Устройство и работа изделия

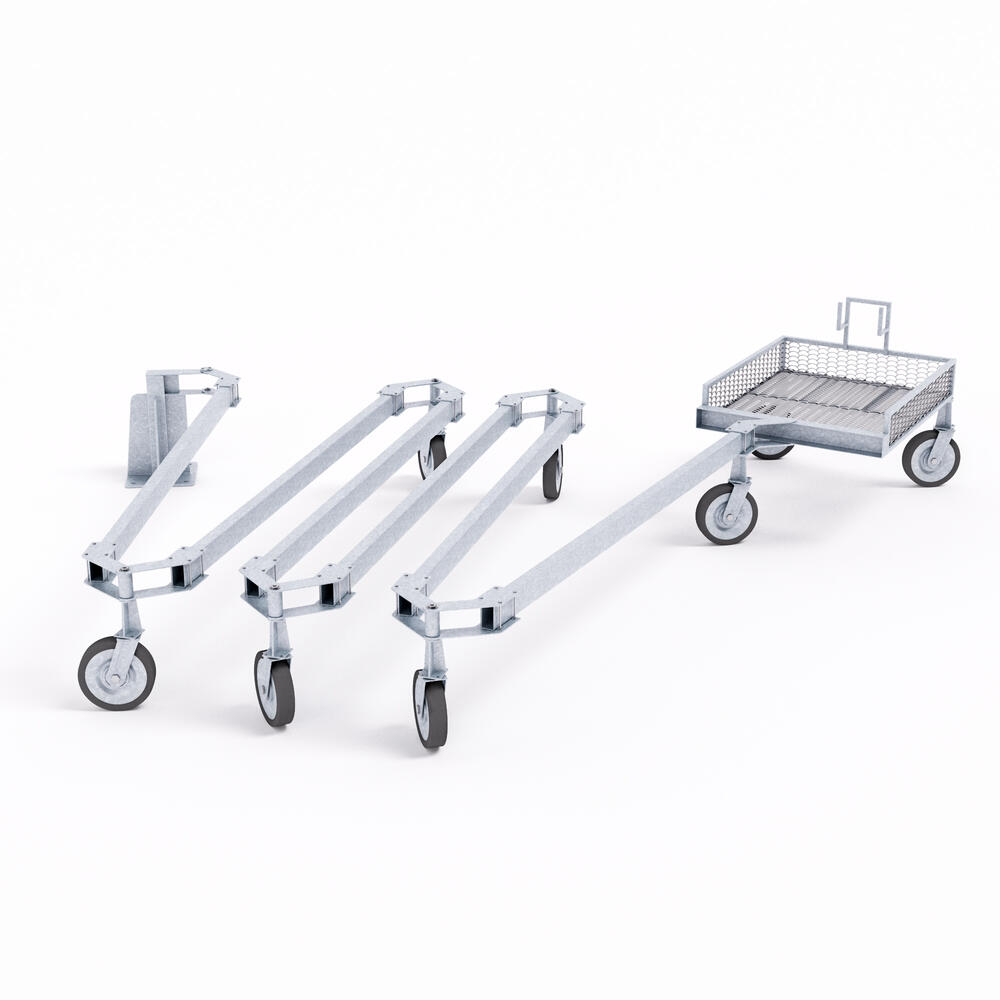

«Zig-Zag» представляет собой складную конструкцию, состоящую из двух или более секций. Каждая секция одним концом опирается на колесную опору, а другим концом (через шарнир) на колесную опору соседней секции и стойку.

В стандартном исполнении «Zig-Zag» состоит из стойки, определенного количества мобильных секций и концевой корзины для хранения кабеля с самолетной вилкой (ШРАП 400, ШРАП 500). Устройство имеет простую модульную конструкцию на болтовых соединениях, набирается из необходимого количества мобильных секций, число которых может меняться. «Zig-Zag» разработан с учетом требований к стоянкам ВС. Разворот сопрягаемых секций относительно друг друга составляет 270 градусов, что позволяет одинаково легко подавать кабель на правую и левую сторону самолетной стоянки. Предлагаемые в конструкции концевые корзины рассчитаны на длину концевого участка до 15 метров. Основными деталями, несущими в себе кабель, являются алюминиевые трубы длиной по 5 метров прямоугольного профиля 120х80(мм).

Детали, входящие в состав сборочных единиц, изготовлены из стали и имеют цинковое (опционно-порошковое) антикоррозионное покрытие. Трубы, в которых укладывается кабель, изготовлены из алюминиевой трубы прямоугольного сечения.

Нормы и стандарты
• ГОСТ 12.2.007.0-75 По способу защиты человека от поражения электрическим током
• ГОСТ 14255-69 Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями IР43

Технические данные
Устройство «Zig-Zag» допускает хранение и транспортирование кабеля внутри кабель-канала общим сечением до 250 кв. мм. необходимой длины.

Накопитель концевой части кабеля, входящий в комплект поставки устройства, имеет два конструктивно отличающихся варианта его изготовления:
- с тележкой-корзиной для укладки в нее кабеля;
- с установкой на концевой секции кабель-канала лотков-ложементов для укладки в них кабеля.

Условия эксплуатации
• Температура окружающего воздуха: от -40°С до +40°С
• Верхнее значение относительной влажности воздуха: 95% (при +20°С и более низкой температуре)
