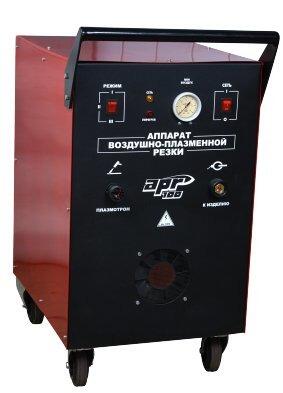

Аппарат воздушно-плазменной резки АПР-100

Аппарат АПР-100 предназначен для ручной воздушно-плазменной резки низкоуглеродистых и легированных сталей толщиной до 40 мм, цветных металлов и их сплавов. Метод воздушно-плазменной резки является одним из самых эффективных способов раскроя металла. По сравнению с общепринятыми методами он имеет следующие преимущества: более высокая скорость резания по сравнению с автогенной резкой, вибрационной резкой или резкой механическим инструментом; высокая скорость резки и локальное вложение энергии позволяет получать узкий рез и минимальные деформации разрезаемого металла; возможность резки любых электропроводящих материалов; простота в использовании; более низкие производственные затраты благодаря применению дешевого плазмообразующего газа (воздух). Аппарат изготавливается в исполнении У3.1, согласно ТУ-3441-001-13837633-2003. Для работы в районах умеренного климата, при температуре окружающего воздуха от минус 10°С до плюс 40°С и относительной влажности воздуха 80 при температуре плюс 20°С. Степень защиты аппарата IP 21. Не допускается использование аппарата для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию. Технические характеристики Наименование параметра Норма Номинальное напряжение трёхфазной питающей сети 50 Гц, В 380+5%,-10% Максимальная потребляемая мощность, кВА 20 Максимальный потребляемый ток, А 25 Максимальное напряжение холостого хода, В 300 Номинальное рабочее напряжение, В 120 Ток резки , А при ПВ=100% (I ступень, положение переключателя S2 - I) 40 при ПВ=80% (II ступень, положение переключателя S2 - среднее) 70 при ПВ=60% (III ступень, положение переключателя S2 - II) 100 Плазмообразующий газ воздух Давление сжатого воздуха, кг/см², (МПа) 5-6 (0,5-0,6) Номинальный расход сжатого воздуха, л/мин 210 Охлаждение плазмотрона воздушное Степень защиты IP21 Класс изоляции B Габаритные размеры (длина х ширина х высота), с ручкой, мм. 630x430x830 Масса, кг, не более 115
