Аппаратура системы управления и защиты реакторной установки для исследовательских ядерных реакторов (АСУЗ РУ)

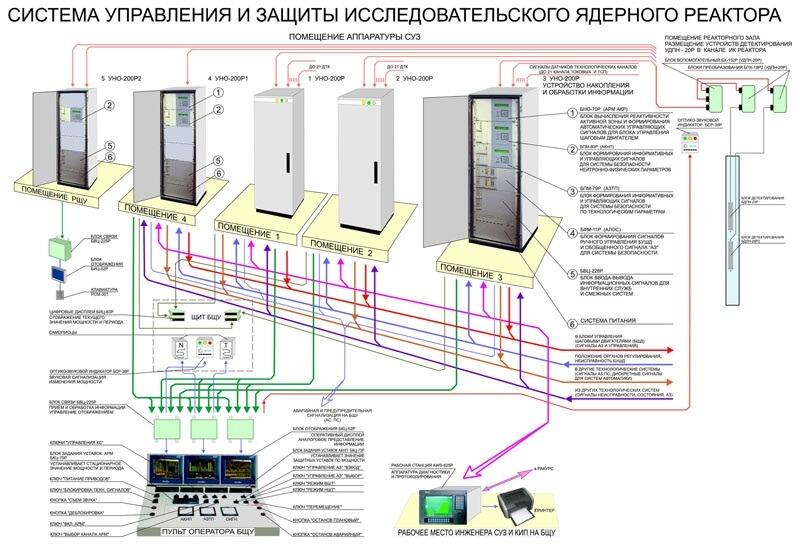

"АСУЗ-РУ осуществляет контроль и обеспечивает безопасность эксплуатации во всех режимах работы реакторной установки: во время пуска реактора, поддержания на заданном уровне мощности, перегрузки (загрузки) топлива, возникновения аварийной ситуации и остановленного реактора. АСУЗ-РУ включает: четыре канала контроля и защиты по нейтронным параметрам; три канала контроля и защиты по тепло-гидравлическим параметрам; три канала формирования управляющих сигналов для защитной системы безопасности и технологической автоматики; четыре канала контроля реактивности и четыре регулятора мощности; один канал контроля положения рабочих органов. АСУЗ РУ обеспечивает так же контроль нейтронного потока по двум независимым каналам при помощи аппаратуры, расположенной на резервном щите управления (РЩУ). Контроль оперативной информации в АСУЗ РУ выполняют: три аналоговых дисплея пульта оператора блочного щита управления (БЩУ) и один аналоговый дисплей РЩУ, предназначенные для отображения в виде гистограмм и цифровом виде значений нейтронных параметров, тепло-гидравлических параметров, реактивности, величины разбаланса, положения рабочих органов, состояния исправности блоков и устройств комплекса; четыре строчных цифровых дисплея, предназначенные для отображения по канального значения мощности нейтронного потока и величины обратной скорости изменения плотности нейтронного потока (период разгона реактора); самопишущие регистраторы - для непрерывной по канальной и усредненной записи величины мощности нейтронного потока и периода разгона реактора; рабочая станция и принтер, предназначенные для отображения, архивации, протоколирования параметров комплекса АСУЗ-РУ во всех режимах работы реактора, а так же диагностики блоков, участвующих в формировании защитных сигналов и проверки систем технологической автоматики в режиме остановленного реактора."
