Аппаратура записи и воспроизведения радиосигналов

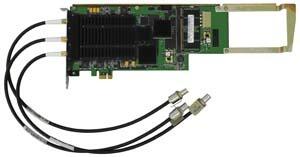

"Аппаратура записи и воспроизведения радиосигналов (Регистратор аналоговых сигналов) Аппаратура предназначена для записи в цифровой форме, хранения, воспроизведения и предварительного спектрального анализа аналоговых радиосигналов в рабочей полосе частот, на любых номиналах ПЧ от 10,7 до 140 МГц, в том числе на стандартных (10,7 МГц, 70,0 МГц, 140,0 МГц). Хранение зарегистрированных сигналов осуществляется в файле на цифровом носителе управляющей ПЭВМ. Аппаратура может иметь следующее применение: в связи, радиомониторинге как регистратор радиосигналов с выхода «ПЧ» радиоприёмных устройств или конверторов, например, с целью их последующего детального анализа и демодуляции; как имитатор радиосигналов, при настройке и тестировании сторонней аппаратуры, по зарегистрированным или синтезированным сигналам. Аппаратура работает в трёх режимах: режим «Запись». В этом режиме тракт цифровой обработки сигнала представляет собой DOWN-конвертор с изменяемыми коэффициентом децимации и тактовой частотой дискретизации; режим «Воспроизведение». В этом режиме тракт цифровой обработки сигнала представляет собой UP-конвертор с автоматически устанавливаемыми из служебной информации зарегистрированного сигнала коэффициентом интерполяции и тактовой частотой воспроизведения; режим «Контроль». В этом режиме выполняется тестирование работоспособности аппаратуры и целостности неизменных модулей программного обеспечения. Аппаратура (плата АЦП ЦАП) устанавливается в слот шины PCI Express x1 ver. 1.0а управляющей ПЭВМ и имеет следующие основные параметры: рабочая полоса частот от 8 до 170 МГц; разрядность АЦП и ЦАП - 12 двоичных разрядов; максимальная продолжительность записи от 7,7 с (при полосе регистрации 56 МГц) до 184447,5 с [51,2 ч] (при полосе регистрации 2 кГц); уровень входного сигнала от 1,8 до 530 мВ (эфф.) при номинальном уровне записи (минус 1 дБ от полной шкалы АЦП); входное и выходное сопротивление - 50 Ом; частота дискретизации собственного синтезатора - от 20,0625 до 500 МГц; вход внешней тактовой частоты дискретизации - имеется; формат регистрируемого сигала - квадратурный или действительный (по выбору оператора); коэффициент децимации/интерполяции цифрового конвертора ? от 2 до 171864 (для квадратурного формата) и от 1 до 85932 (для действительного формата); полоса регистрируемых и воспроизводимых сигналов на стандартных номиналах ПЧ: ПЧ 10,7 МГц ? от 2 кГц до 1,0 МГц; ПЧ 70,0 МГц ? от 0,2 до 36,0 МГц; ПЧ 140 МГц ? от 2,0 до 56,0 МГц; настройка на заданный номинал ПЧ обеспечивается с шагом - не более 10 Гц; ослабление сигнала в полосе задерживания ЦФ DOWN-конвертора - не мене 90 дБ; динамический диапазон сквозного канала (запись, воспроизведение) ? не менее 50 дБ; режим установки уровня записи ? автоматический и ручной (в этом режиме возможна субдискретизация при соответствующем ограничении сигнала по полосе); режим установки коэффициента децимации и частоты дискретизации ? автоматический или ручной (по выбору оператора); объем регистрации от 1 до 2047 Мбайт с шагом 1 Мбайт, задаваемый оператором; режим воспроизведения - циклический объёмом, задаваемым оператором с шагом 1 Мбайт от 1 Мбайт до объема файла (с учётом смещения от начала файла) и смещением от нуля до объема файла (с учётом объёма цикла); рабочая температура - от + 5 до + 40 оС. Программа управления аппаратурой обеспечивает следующие возможности: отображение спектра входного (в режиме записи) и зарегистрированного (в режиме воспроизведения) сигнала в режиме дБ/ПШ или дБ/макс с количеством точек ДПФ от 1024 до 32768 и одним из 16 весовых окон по выбору оператора; оценку относительного уровня спектральных составляющих во входном и зарегистрированном сигнале;оценка полосы участка спектра во входном и зарегистрированном сигнале; установку требуемой полосы обзора (регистрации) с помощью визиров в окне анализатора спектра или путём ввода её значения в параметр «полоса» режима записи программы управления; автоматическое установление коэффициента децимации и частоты дискретизации по заданной полосе обзора (регистрации) в автоматическом режиме; индикацию полосы обзора (регистрации) по значениям частоты дискретизации и коэффициенту децимации, заданным оператором в ручном режиме; автоматическое установление коэффициента интерполяции и частоты воспроизведения по служебной информации зарегистрированного сигнала; изменение номинала ПЧ воспроизводимого сигнала, по желанию оператора. ОАО "БСКБ "Восток" в кратчайшие сроки может изготовить данную аппаратуру, а также разработать и изготовить подобную аппаратуру с параметрами, заданными Заказчиком."
