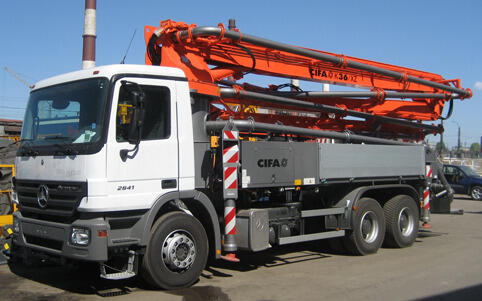

Автобетононасос CIFA K36XZ, вылет 36 метров, удлинитель 4 м.

Автобетононасос Раздаточная стрела B5R 32/28 Насосный узел PA 907 F8, PA 1206 F8, PA 1506/909 F8, HPG 1808/1113IF8-IF9 F8 Привод Вал отбора мощности Тип шасси 3-х или 4-х осное Технические характеристики насосного узла Модель PA 907 F8 PA 1206 F8 PA 1506/909 F8 HPG 1808/1113 IF Макс. теоретическая производительность м3/ч 87 120 150 179/105 Макс. давление на бетон БАР 73 53 53 76/130 Макс. число циклов № 31 24 30 36/21 Подающие цилиндры (диаметр х длина) мм 200х1500 230х2000 230х2000 230х2000 Объем приемного бункера Л 550 550 550 650 Гидравлический контур открытый закрытый Технические характеристики стрелы Модель B5Z 36/32 Диаметр трубопровода мм 125 Макс. высота подачи м 35.6 Макс. горизонтальный вылет м 31.4 Мин. высота раскрытия м 8.4 Число секций 4 1-я секция угол раскрытия 90o 2-я секция угол раскрытия 180o 3-я секция угол раскрытия 250o 4-я секция угол раскрытия 250o Угол вращения стрелы 370o Длина концевого патрубка м 4 Основные характеристики Компактная и удобная конструкция, продуманная для установки на трех или четырехосное шасси. Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях. Независимая рама с защитой от деформации кручения. Выносные опоры с гидравлическим приводом по обеим сторонам машины. Четырехсекционная раздаточная стрела B5Z 36/32 диаметром 125 мм. с Z-образной кинематикой раскрытия. Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций. Система BFC быстросъемного крепления бетоновода. Регулятор подачи бетона. Насосный узел F8 с открытым гидравлическим контуром: тихая работа насоса с высокой производительностью, ровный, непрерывный ток бетона. Возможность установки насосного узла серии HPG-IF c закрытым гидравлическим контуром: превосходная производительность, высокое давление и поток бетона, простой в обслуживании. Устройство безопасности на открываемом смотровом люке.
