Автоматическая установка поддержания давления Flexcon MPR-S

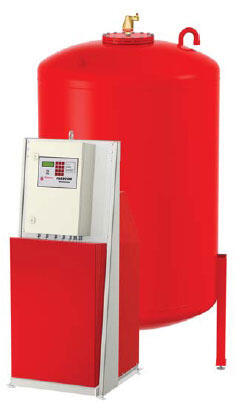

Автоматическая установка поддержания давления (АУПД) Flexcon MPR-S (управление с помощью насосов) используется для поддержания постоянного давления, компенсации температурных расширений, деаэрации и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения. АУПД Flexcon MPR-S поддерживает требуемое давление в системе в узком диапазоне во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения. В стандартном исполнении установка АУПД Flexcon MPR-S состоит из следующих частей: • мембранный расширительный бак; • блок управления; • подсоединение к баку. Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью. АУПД Flamcomat поддерживает требуемое давление в системе в узком диапазоне (± 0,1 бар) во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения. В стандартном исполнении установка АУПД Flamcomat состоит из следующих частей: • мембранный расширительный бак; • блок управления; • подсоединение к баку. Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью. При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает калиброванный сигнал на блок управления. Блок управления, который с помощью датчика веса (наполнения) постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан на линии перепуска, через который излишки теплоносителя перетекают из системы в мембранный расширительный бак (давление в котором равно атмосферному). По достижению заданного значения давления в системе соленоидный клапан закрывается и перекрывает поток жидкости из системы в расширительный бак. При охлаждении теплоносителя в системе его объем уменьшается и давление падает. Если давление падает ниже установленного уровня, то блок управления включает насос. Насос работает до тех пор, пока давление в системе не поднимется до установленного уровня. Постоянный контроль уровня воды в баке защищает насос от «сухого» хода, а также предохраняет бак от переполнения. Если давление в системе выходит за рамки минимального или максимального, то, соответственно, срабатывает один из насосов или один из соленоидных клапанов. В случае если не хватает производительности 1 насоса в напорной линии, то будет задействован 2-ой насос (блок управления MPR-S 2.2...2.7). АУПД Flexcon MPR-S с двумя насосами имеет систему безопасности: если один из насосов или соленоидов выходит из строя, автоматически включается второй. Если значение давления в системе будет превышать максимально допустимое, то для выравнивания давления и защиты соленоидного клапана и клапана ручной егулировки в линии перепуска предусмотрен перепускной клапан (регулятор давления до себя), который пропустит объем теплоносителя через линию байпаса в расширительный бак. Чтобы выровнять время наработки насосов и соленоидов во время работы установки и увеличить срок службы установки в целом, в двунасосных установках используется система переключения «рабочий-резервный» между насосами и соленоидными клапанами (ежедневно). Сигналы об ошибках, касающиеся значения давления, уровня заполнения бака, работы насоса и соленоидного клапана отображаются на экране панели управления. Выбор различных типоразмеров баков, возможность подключения нескольких баков параллельно, различные насосные группы и возможность программирования системы управления позволяют настроить параметры работы АУПД Flexcon MPR-S для любой системы отопления или охлаждения. Деаэрация в Flexcon MPR-S основывается на принципе понижения давления (дросселирования). Когда теплоноситель под давлением (обычно = 6 бар) входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается. Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака. Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак. Когда достигается минимальный уровень теплоносителя в баке (обычно = 6 %), соленоид на линии подпитки открывается. Объем теплоносителя в баке будет увеличен до необходимого уровня (обычно = 12 %). Это предотвратит «сухую» работу насоса. В стандартную комплектацию узла подпитки АУПД Flexcon MPR-S входит импульсный расходомер, с помощью которого объем подпитки может задаваться как в литрах, так и по времени.
