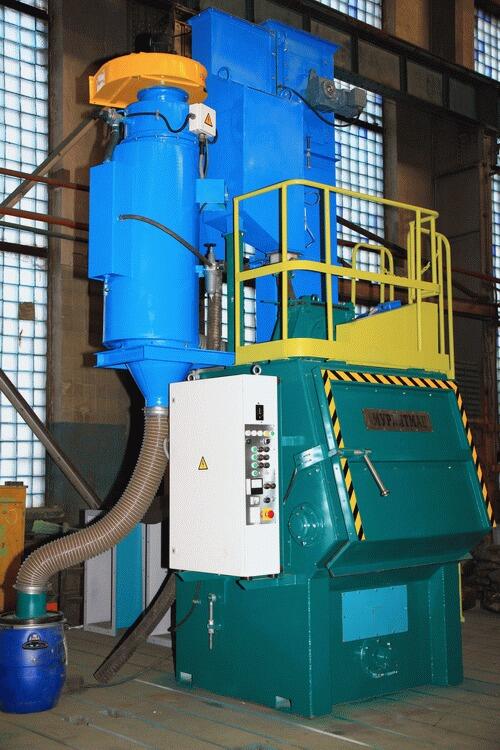

Барабан дробеметный конвейерный периодического действия

Барабан дробеметный конвейерный периодического действия модели 42202 предназначен для очистки стальных и чугунных деталей, может быть использован для обработки бронзовых и пластмассовых деталей. Предпочтительные области применения: серийные и ремонтные производства. Состав дробеметного барабана:: 1. Камера, представляющая собой сборно-сварную конструкцию, ограничивающую рабочую зону очистки и являющейся несущей конструкцией, на которой расположены все узлы и механизмы. Задняя стенка камеры выполнена в виде двухстворчатой двери с эксцентриковым запором. Наличие двери обеспечивает удобство и безопасный доступ к конвейеру для обслуживания и ремонта. Загрузочно-разгрузочный проем камеры, расположенный в передней части, закрывается дверью телескопического типа. В верхнем положении дверь фиксируется упорами, чем обеспечивается безопасность работ в зоне загрузочно-разгрузочного проема. Внутри камеры смонтированы торцевые диски и эластичный конвейер, обеспечивающий мягкую галтовку очищаемых деталей в процессе дробеметной обработки, что дает возможность очищать тонкостенные, подверженные бою отливки. Отверстия в ленте конвейера, выполненные для просыпания отработанной дроби в бункерную часть камеры, имеют незначительные размеры, что позволяет очищать в барабане мелкие детали. Внутренняя поверхность камеры в рабочей зоне и торцевые диски защищены износостойкой металлической защитой от прямого воздействия дроби. Подшипниковые узлы валов конвейера расположены с наружной стороны камеры и имеют свободный и безопасный доступ для обслуживания. Для выверки торцевых дисков предусмотрена возможность их осевого перемещения, а для регулирования степени натяжения конвейера на стенках камеры установлены натяжные винтовые устройства. 2. Загрузчик, предназначенный для дозированной загрузки деталей на ленточный конвейер. Загрузчик представляет собой скиповый подъемник с кинематикой движения, обеспечивающей подъем и опрокидывание в загрузочно-разгрузочный проем камеры тары с изделиями, подлежащими очистке. 3. Дробеметный аппарат, предназначенный для выброса на очищаемые изделия потока дроби высокой кинетической энергии. Дробеметный аппарат расположен на потолке камеры так, что эффективная часть факела дроби полностью используется на очистку пакета изделий, галтуемых на ленточном конвейере. 4. Система дробеобращения, предназначенная для сбора, сепарации и возврата на повторное использование отработавшей дроби. Состоит из собирающего винтового конвейера, бункера, элеватора, электромагнитного затвора и течки. Система обеспечивает качественную сепарацию дроби с удалением всех ненужных включений. Электромагнитный затвор позволяет дистанционно управлять потоком дроби, поступающей в дробеметный аппарат. 5. Устройство обслуживания для выполнения профилактических осмотров и мелких ремонтов. 6. Электрооборудование, предназначенное для управления работой всех механизмов барабана в заданных режимах и их энергетического обеспечения.
