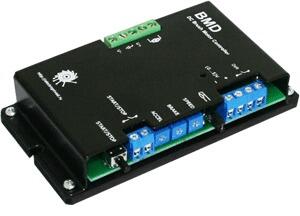

Блок управления коллекторными двигателями постоянного тока BMD

Блоки управления BMD разработаны для управления работой коллекторных двигателей постоянного тока с напряжением питания до 24В. Блок управляет скоростью, направлением и активным торможением мотор-редукторов постоянного тока с номинальным током до 12А. Обеспечивает плавный пуск и остановку двигателя. Предусмотрен аналоговый задатчик скорости - внешний сигналом (0...+5)В или встроенный потенциометр. Основные характеристики блока управления коллекторными двигателями BMD: Питание Uпит: 7 - 28В постоянного тока Максимальный ток двигателя: 12А При установке на радиатор с использованием термопасты максимальный ток двигателя- до 26А Ток срабатывания защиты: 30А Максимальное напряжение на двигателе: 0,98*Uпит Диапазон регулировки скорости двигателя - в 10-20 раз, в зависимости от модели двигателя Управление скоростью: аналоговым сигналом - напряжение: 0 - 5В - сопротивление: 720 Ом встроенным потенциометром Управление направлением: Направление вращения в момент запуска зависит от полярности подключения двигателя к блоку. В ходе работы направление вращения меняется сигналом "Направление" - типа сухой контакт. Плавный пуск и плавная остановка двигателя задаются подстроечными резисторами "Ускорение" и "Торможение".
