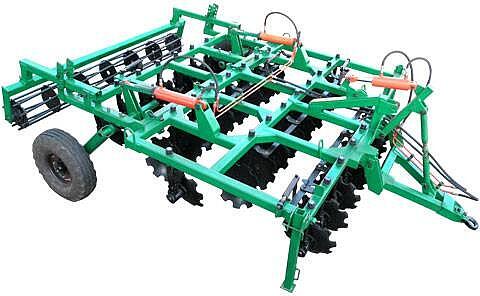

Борона дисковая тяжёлая модернизированная БДТМ-3П-03

Борона предназначена для предпосевной обработки почвы под зерновые, технические и кормовые культуры. Осуществляет измельчение и заделку растительных остатков предшественника и сорной растительности. Рассчитана на работу с трактором класса 3-4 тс.

Борона БДТМ-3П-03 является прицепной машиной с четырехрядным расположением дисковых рабочих органов. Отличительная особенность бороны БДТМ-3П-03 - каждый диск смонтирован на отдельной оси и при помощи специального механизма позволяет плавно регулировать угол атаки.

Борона состоит из следующих узлов: рамы, дисковых рабочих органов, барабана - выравнивателя, прицепного устройства, опорно - транспортных колес.

Рабочими органами бороны являются сферические диски, установленные на индивидуальных стойках. Сферический диск сменный и крепится шестью болтами с потайной головкой, имеющими квадратный подголовок.

Подшипниковый узел

Подшипниковый узел

Технические характеристики

Тип прицепная

Производительность за час основного времени, га 2,5-4,0

Рабочая скорость, км/ч, не более 15

Транспортная скорость, км/ч 20

Подшипниковый узел

Ширина захвата, м 3,2

Подшипниковый узел расположен вне рабочей зоны диска, что позволяет уменьшить сопротивление движению и отказаться от необходимости установки чистиков.

На раме каждая стойка рабочего органа устанавливается в кронштейн и стопорится гайкой. Восемь рабочих органов образуют ряд машины.

Всего на раме имеется 4 ряда рабочих органов. Механизм установки угла атаки дисков регулирует одновременно положение. Подшипники установлены в сферической обойме, которая, проворачиваясь в корпусе, позволяет устранить перекосы и погрешности, возникающие при работе и изготовлении катка.

Каток предназначен для выравнивания поверхности поля после прохода дисков, сглаживания гребешков и мульчирования почвы срезанными растительными остатками.

Глубина обработки, см 6-15

Масса, кг 2900

Габаритные размеры, мм

- длина 4850

- ширина 4355

- высота 1550

Дорожный просвет, мм 300

Число рабочих органов, шт. 32

Число рядов, шт. 4

Расстояние между рядами, мм 950

Угол наклона стоек дисков, град 10

Угол атаки дисков, град 0-25

Диаметр дисков, мм 560

Агрегатирование с тракторами класса 3…4 тс
