Быстромонтируемое устройство для ликвидации утечек хлора К500

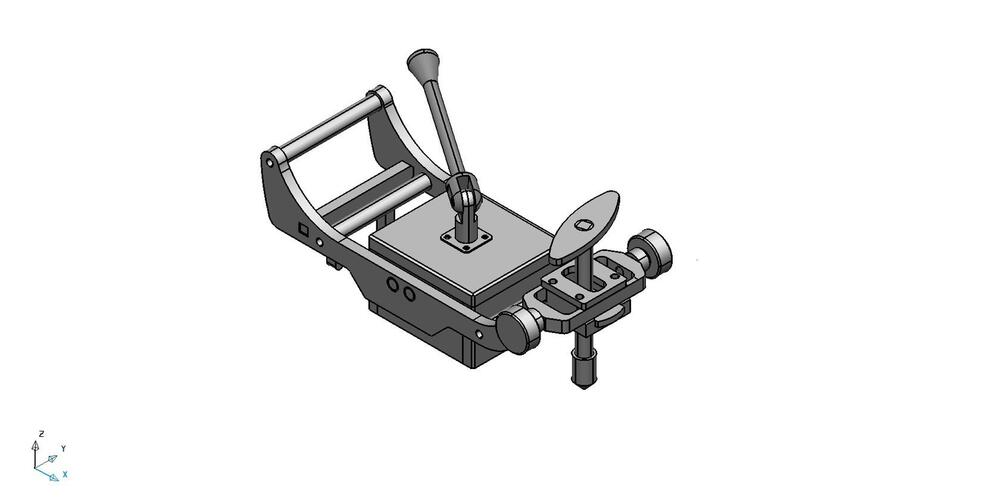

Консоль К500 представляет собой устройство на постоянных магнитах с управляемой силой притяжения. В «выключенном» состоянии консоль развивает силу притяжения, равную 10-12 кгс. Наличие этой силы упрощает установку консоли на объект: консоль можно просто «прилепить» к аварийному объекту. Узел герметизации установлен на каретке, дающей возможность подвести герметизирующий элемент непосредственно к месту течи. Каретка обеспечивает возможность перемещения узла герметизации в продольном направлении на величину хода 15 мм, в поперечном направлении - 20 мм и наклона узла герметизации в продольной плоскости в диапазоне углов от 90 до 45 градусов.

В комплект поставки входят два типа уплотняющего элемента: конус и прокладка с диаметрами 20 мм. Замена одного герметизирующего элемента на другой занимает считанные секунды.

Для герметизации отверстий округлой формы используется конус, для трещин или группы мелких свищей - плоская прокладка. Консоль устанавливают вблизи места течи. Поверхность, к которой будет крепиться магнитный блок, предварительно очищают от грязи и покрытия.

Вращением рукоятки производят «включение» магнитного блока. Уплотняющий элемент подводят к герметизируемому отверстию и вращением винта производят устранение течи.


Характеристики изделия

Тип - Консоль
Сила прижатия магнитных блоков к металлической поверхности - Не менее 500 кгс
Диаметр герметизируемой емкости (трубопровода) - Не менее 400 мм
Максимальный диаметр герметизируемого отверстия - При давлении 25 атм –не менее 7 мм
Диапазон наклона узла герметизации в продольной плоскости- От 90 до 45 градусов
Время установки, мин - 1-2
Количество рабочих - 1-2
Габариты, мм - 275х121х151
Масса, кг - 5,3
Срок службы - Не менее 10 лет.
