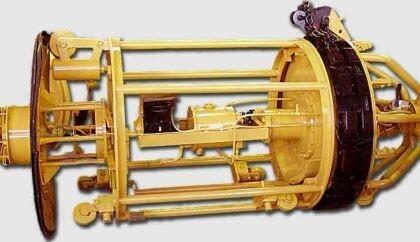

Центратор внутренний ЦВ147

ЦВ147 Диаметр труб, мм 1420 Толщина стенки, мм 14-40 Число жимков в одном ряду 16 Число центрирующих рядов 2 Суммарное усилие, развиваемое одним центрирующим рядом, кН, не более 1000 - 1100 Габаритные размеры, мм: - длина (без штанги) - диаметр 3150 1420 Масса, кг (без штанг и ЗИП) 2040 Центраторы укомплектованы специальной штангой, длиной не менее 36 м и вентилятором (для центраторов ЦВ107, ЦВ127, ЦВ147), используемым для выдува из трубы газов, образующихся в период сварочных работ. Комплектация центраторов дополнительно согласовывается с Заказчиком. Для большей надежности в ЦВ несколько гидрораспределителей заменены единым, обеспечивающим различные режимы работы. Усилена рама гидроагрегата. Исполнение: В основном исполнении центраторы укомплектованы: • жимками для труб, согласно основного исполнения (см. таблицу) • штангой • технической документацией, инструментом и запасными частями. По требованию Заказчика центраторы могут быть укомплектованы: • сменными комплектами жимков на диаметры, указанные в характеристиках • вентилятором (только ЦВ107, ЦВ127, ЦВ147) • полиуретановыми катками Также возможно изготовление центраторов для труб с более высокой толщиной стенки, чем указано в технической характеристике Центраторы внутренние для труб с толщиной стенки большей, чем указано в таблице, а также дюймовых типоразмеров, изготавливаются по отдельному заказу. Техническая характеристика, единица измерения МОДЕЛЬ ЦВ 42 ЦВ 54 ЦВ 85 ЦВ 107 ЦВ 127 ЦВ 147 1. Диаметры центрируемые для отечественных труб: - основное исполнение 426 530 720 1020 1220 - с набором проставок 630 820 2. Толщина стенок собираемых труб, мм 6-12 6-14 7-22 9-18 10-19 3. Количество жимков в одном центрирующем ряду, шт. 8 8 12 12 16 4. Суммарное усилие развиваемое одним центрирующим рядом, кН(тс) 400 (40) 500 (50) 800 (80) 900 (90) 1000 (100) 5. Рабочее давление в гидросистеме, МПа (кгс/см2 ) 15 (150) 16 (160) 15 (150) 14 (140) 15,5 (155) 6. Ход жимков 22 25 25 35 35 7. Привод центратора ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ 8. Тип рабочей жидкости АМГ-10 ГОСТ 679 4-75 (ВМГЗ) 9. Габаритные размеры центратора (без штанги), мм, не более Длина 2150 2280 2310 3000 3000 Диаметр 426 530 720 1020 1220 630 820 10. Масса снаряженного центратора (без штанги), кг 325 475 830 1500 1715
