Центраторы наружные ЦЗН-219

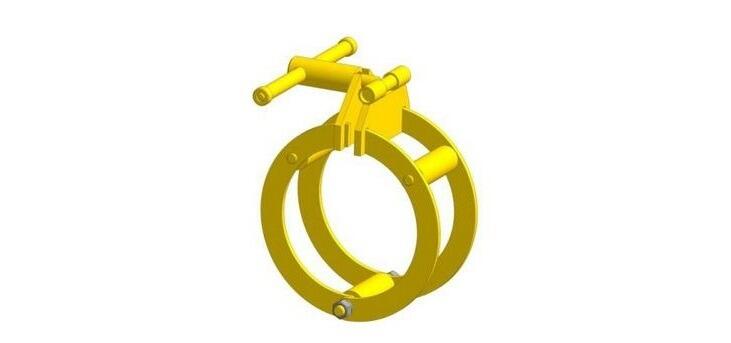

Центратор ЦЗН-219 (центратор звенный наружный) предназначен для центрирования торцов труб перед их сваркой. Применяется для труб диаметром 219 мм. Используются для работы при температуре окружающего воздуха от - 40 до + 40 С. Звенные центраторы ЦЗН представляют собой шарнирный многогранник состоящий из унифицированных звеньев и прижимных роликов. Предназначен для центрирования труб при сварке в полевых условиях, а так же в цеховых условиях при сварке технологических трубопроводов. Тип центратора - ручной. Центраторы звенные являются ручными приспособлениями при сборке труб перед их сваркой в «нитку». Обслуживание центратора производится одним монтажником (бригадир) и машинистом трубоукладчика или бульдозера. закрепленного за бригадой. Перед сборкой первого стыка установить центратор на трубе соответствующего диаметра, так чтобы вин г 8 и замыкающее звено 1 находились и верхней части труб на расстоянии 15-20мм от торца. Подвести трубоукладчик с очередной секцией и остановить его, когда между торцами останется 1-1,5 м. Произвести зачистку фасок и подать плеть вперед до у пора. Операциями трубоукладчика (спуск, подъем, отклонение плети) установить сварочный зазор. Надвинуть центратор на стык и вращением винта 8 зафиксировать положение пристыковываемой секции (трубы). При этом превышение кромок стыкуемых труб не должно быть более 1,6мм
