Червячный редуктор Ч-160

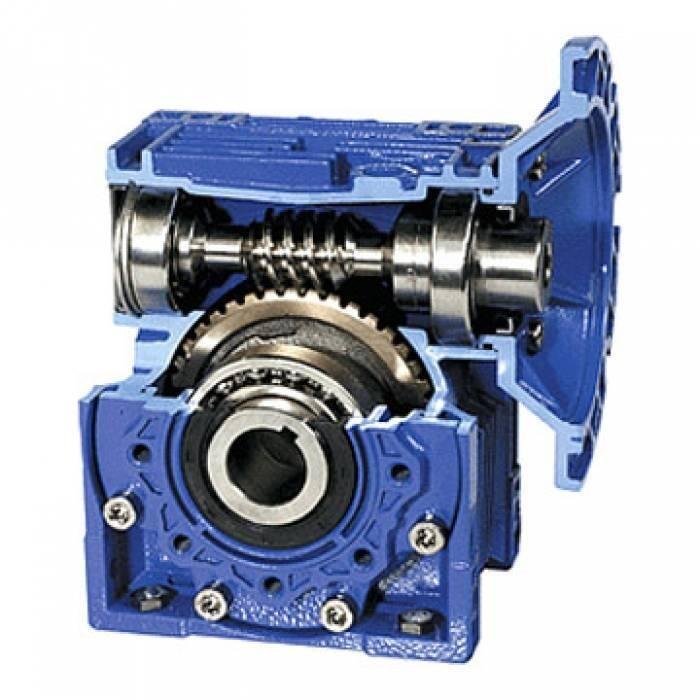

Редукторы для нефтяной промышленности механическое устройство для передачи вращения между скрещивающимися (обычно под прямым углом) валами посредством червяка (винта) и сопряжённого с ним червячного колеса (червячная передача). Червяк представляет собой винт с трапецеидальной или близкой к ней резьбой, а червячное колесо является зубчатым колесом, зубья которого имеют особую дугообразную форму. Червячное колесо охватывает червяк на некоторой дуге (обычно до 100°). Ведущим в червячной передаче редуктора является обычно червяк, ведомым — червячное колесо; в редких случаях (для повышающих передач) ведущим может быть червячное колесо. В наиболее распространённых червячных редукторах используются цилиндрические червяки; червяки с витками на тороидной поверхности применяются в глобоидных передачах. В зависимости от числа заходов резьбы (ниток нарезки) различают одно-, двух- и четырёхзаходные червяки; по форме профиля витка — архимедовы, с вогнутым профилем и др. червяки. ЧЕРВЯЧНЫЙ РЕДУКТОР Ч-160 Технические характеристики червячных редукторов Передаточные числа Частота вращения входного вала, об/мин. 750 1000 1500 Номинальные Фактические Допускаемый крутящий момент на вых. валу, Нм КПД,% Допускаемый крутящий момент на вых. валу, Нм КПД,% Допускаемый крутящий момент на вых. валу, Нм КПД,% 8 8 1557 92 1400 93 1250 94 10 10,5 1450 91 1294 92 1153 93 12,5 13 1440 90 1290 91 1150 93 16 16 1743 88 1557 89 1390 91 20 21 1442 84 1290 S5 1150 89 25 25 1392 83 1243 85 1110 87 31,5 32 2000 79 1790 82 1600 S3 40 42 1522 73 1350 76 1244 79 50 52 1465 71 1310 74 1168 73 63,0 66 1295 66 1157 70 1033 74 80 78 1370 64 1223 69 1092 74 Размеры полых концов валов редукторов червячных L L1 L2 Обозначение шлицев по ГОСТ 6033-80 d 275 130 72,5 70 х H7 х 2,5 72
