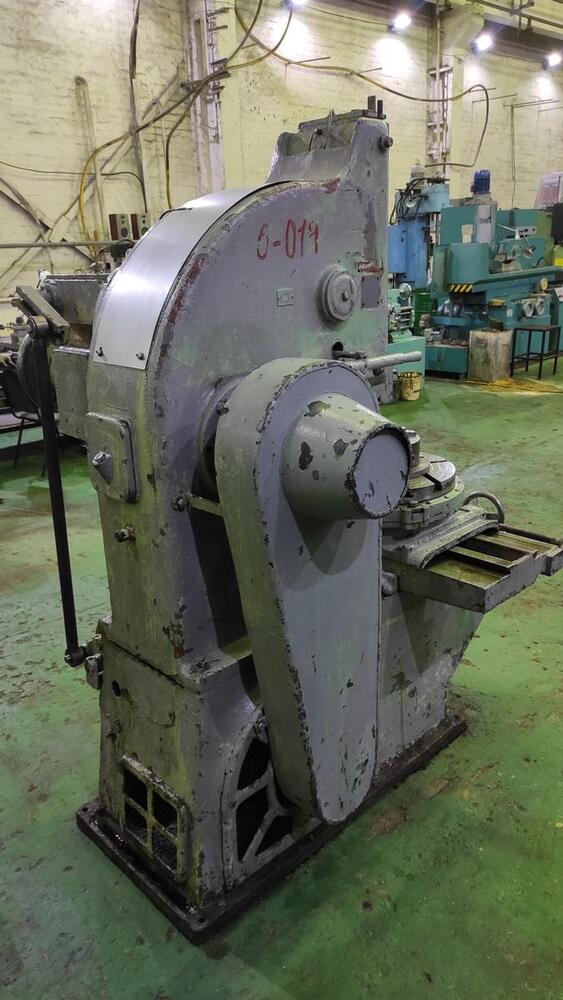

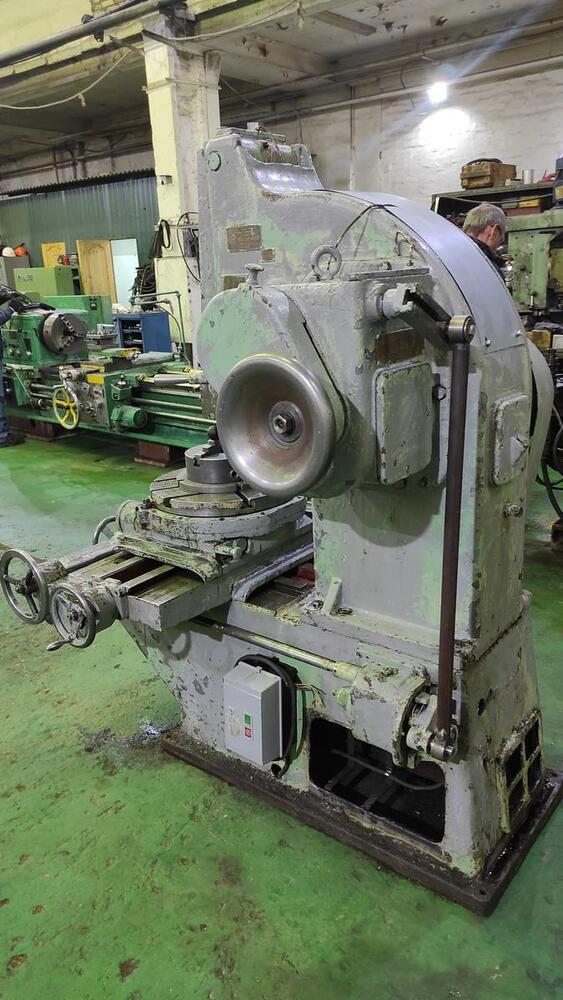

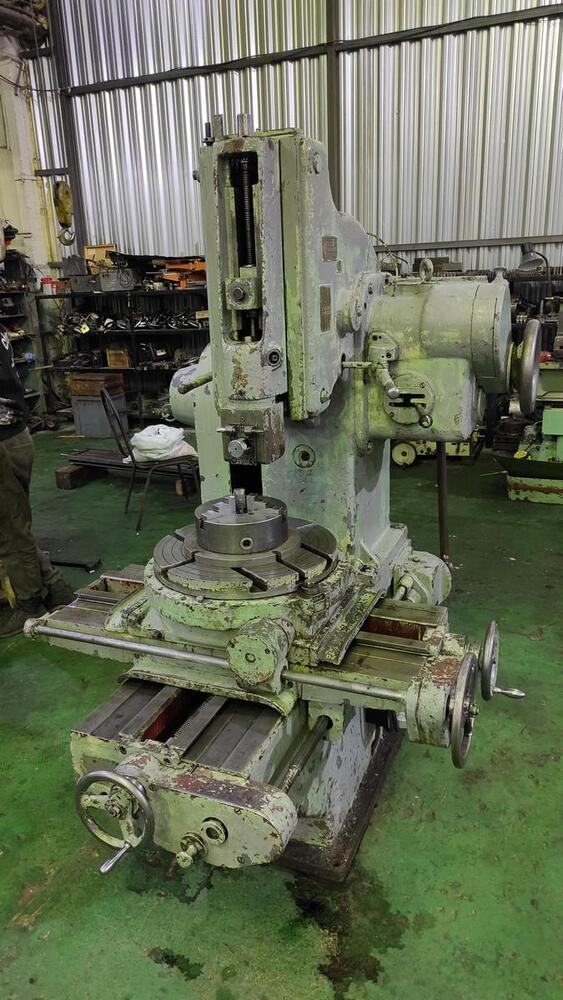

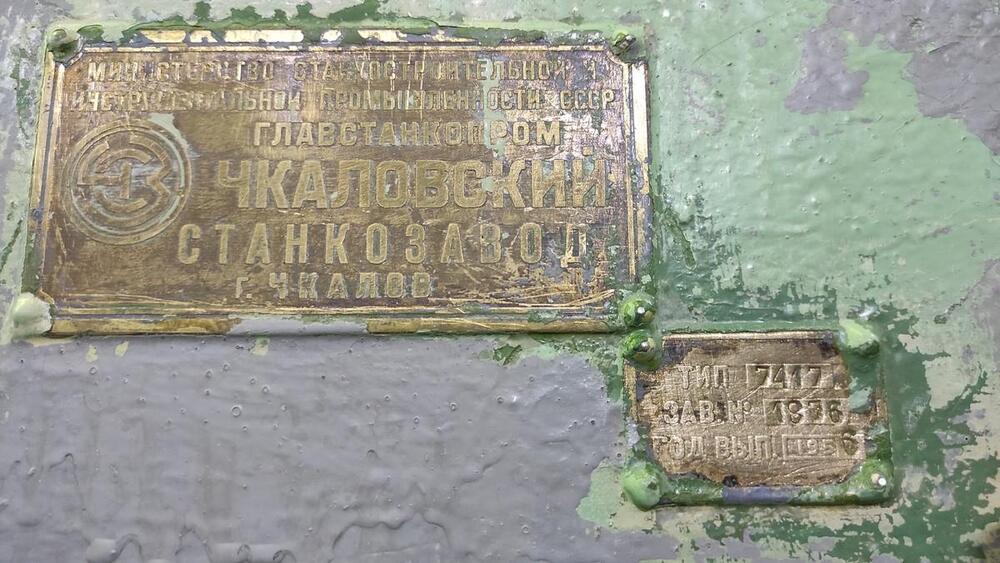

Долбежный станок 7417

Наименование параметра

7420

7417

Основные параметры станка

Класс точности станка

Н

Н

Наибольший ход долбяка, мм

20…200

25..160

Пределы двойных ходов в минуту

40…163

30, 48, 78, 120

Диаметр стола, мм

500

500

Расстояние от плоскости стола до направляющих долбяка, мм

320

385

Расстояние от долбяка до станины (вылет), мм

480

480

Установочное регулирование хода долбяка, мм

264

Наибольшая высота долбления, мм

150

Наибольшая длина долбления, мм

540

Наибольшая ширина долбления, мм

500

Наибольшее усилие резания, кг

1500

Долбяк

Наибольшее размеры державки резца (высота х ширина), мм

35 х 20

Наибольший угол бокового поворота салазок долбяка, град

±90°

Поворот салазок долбяка на одно деление шкалы, град

2°

Наибольший угол наклона долбяка, град

4°30`

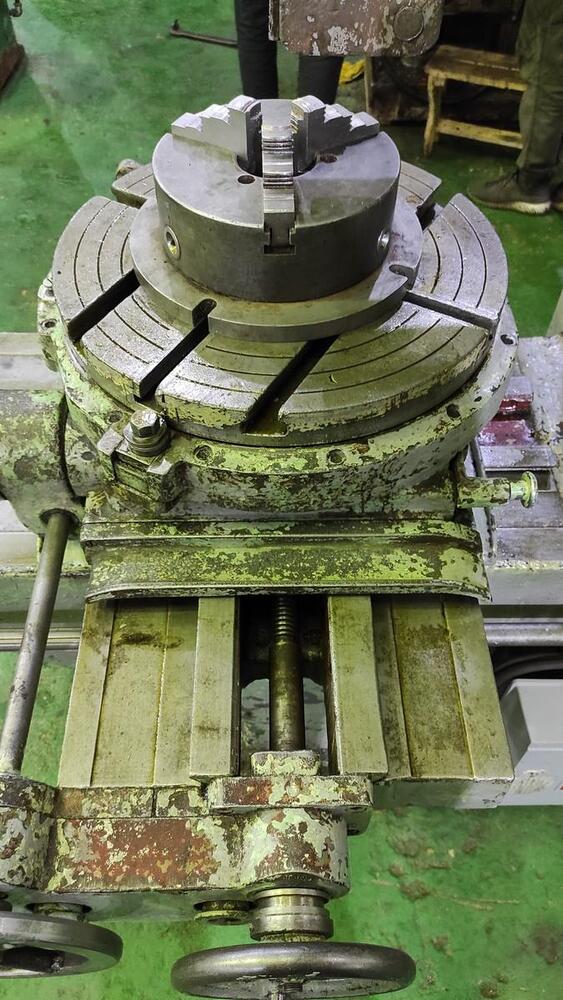

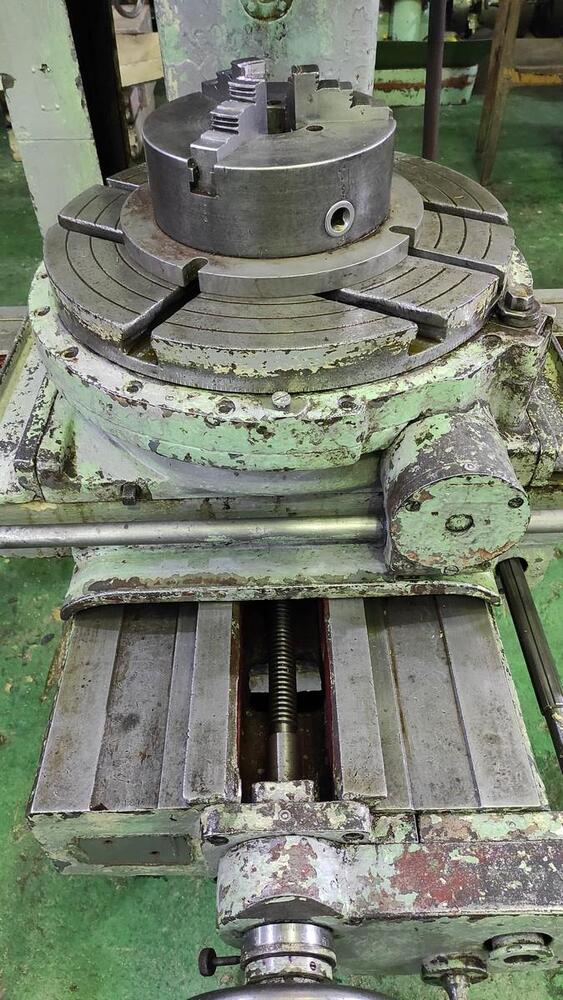

Стол

Наибольшие перемещения стола продольные, мм

500

500

Наибольшие перемещения стола поперечные, мм

400

510

Наибольшие перемещения стола круговые, град

360°

360°

Перемещения стола на одно деление лимба, мм

0,05

Перемещения стола на один оборот лимба, мм

6

Ограничивающие упоры

есть

есть

Пределы подач за один двойной ход продольные, мм

0,1…1,2

0,081..1,21 (15 ступеней)

Пределы подач за один двойной ход поперечные, мм

0,1…1,2

0,081..1,21 (15 ступеней)

Пределы подач за один двойной ход круговые, град

0,064…0,81°

0,054..0,81° (15 ступеней)

Скорость быстрого перемещения стола продольная, мм/мин

1,8

нет

Скорость быстрого перемещения стола поперечная, мм/мин

1,8

нет

Скорость быстрого перемещения стола круговая, град/сек

3,4

нет

Электрооборудование. Привод

Количество электродвигателей на станке

2

1

Электродвигатель привода главного движения, кВт (об/мин)

2,8

3,4 (965)

Электродвигатель ускоренного перемещения стола, кВт

1,1

нет

Габариты и масса станка

Габариты станка (длина ширина высота), мм

2300 х 1270 х 2175

1850 х 1300 х 2040

Масса станка, кг

2240

2000
