Электрический водогрейный котел КЭВ электрокотел отопления

Электрические водогрейные котлы КЭВ предназначены для применения в системах отопления с принудительной циркуляцией и системах горячего водоснабжения жилых и общественных зданий.
Котлы КЭВ не подлежат регистрации в органах Ростехнадзора.

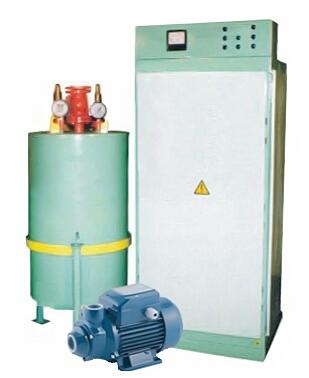

Состав и комплектность.

- Блок электрокотла – 1 шт.
- Шкаф управления – 1 шт.
- Насос циркуляционный – 1 шт. (производство Италия: DAB).
- Запасные части ЗИП (изолятор, ухо, электрод, шпилька, втулка, пружина, гайка - по 3 шт).
Устройство и принцип работы.

Принцип работы электрокотла заключается в прямом нагреве воды электрическим током, который проходит непосредственно через находящийся в котле объем воды.
Конструктивно электрокотел представляет собой сосуд цилиндрической формы, который является водогрейной камерой. Внутри сосуда расположен блок фазных электродов. По токоведущим шпилькам через проходные изоляторы к электродам подводится напряжение трехфазной электрической сети 380 В 50 Гц.

В шкафу управления расположено регулировочное устройство БУСТ-2. С помощью этого устройства регулируется мощность от 1 до 100%, прибор работает по числоимпульсному методу. Max температура нагрева воды в блоке котла 120 град. °С, регулировочный электронный прибор расположен в шкафу управления.

Дополнительно возможно подключить датчик температуры в помещении связанный с автоматикой котла, и с помощью автоматики управления данным котлом осуществлять регулировку температуры и мощности в зависимости от температуры наружного воздуха по заданному отопительному графику, т. е. производит так называемое «погодное регулирование».

Управление электрокотлом осуществляется от шкафа управления, в котором смонтированы автомат защиты, контактор и схема автоматики. В силовой цепи предусмотрены приборы контроля токовой нагрузки и напряжения, а также защиты, действующие на отключение электрокотла при перегрузках и коротких замыканиях. Схема автоматики позволяет поддерживать постоянную температуру воды в водогрейной камере. В схеме автоматики предусмотрена защита, действующая на отключение электрокотла при нагреве корпуса котла до 45 град. С.

Предусмотрена световая сигнализация наличия напряжения, включения нагрева, отказа контактора, включения насоса, аварии (перегрузки по току и перегреву), а также перевода щита управления в режим дистанционного управления.
