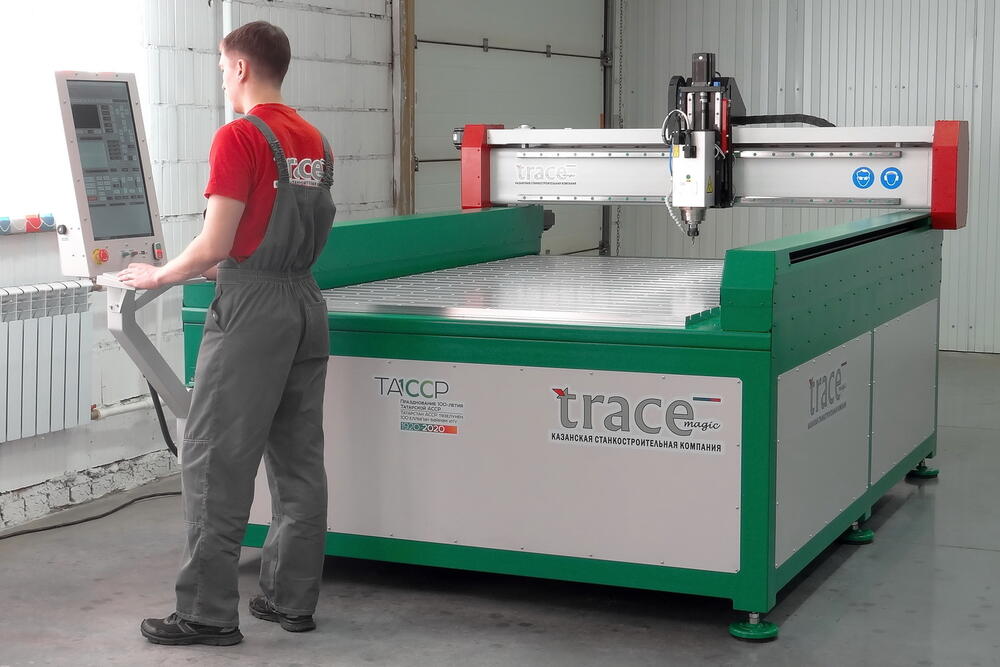

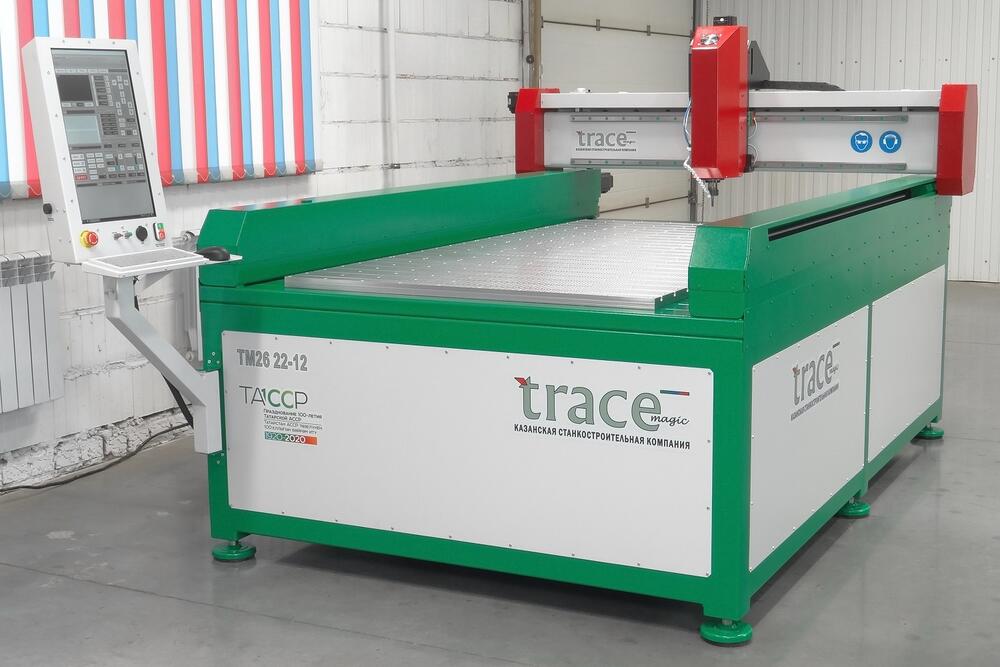

Фрезерный станок с ЧПУ ТМ26 2214

Фрезерные станки серии ТМ26 – это новейшие, высокопроизводительные и высокоточные станки, разработанные и производимые компанией Trace Magic. Станки данной серии являются усиленной версией зарекомендовавших себя станков серии ТМ20, которые годами служат нашим клиентам и выполняют большой объем различных работ.
Фрезерные станки серии ТМ26 оснащены увеличенными направляющими, установлены толстостенные профиля на станину, увеличены толщина и размер балки портала станка, исходя из чего значительно возросла и масса станка. Благодаря этому повысилась жесткость станка, повторяемость и скорость обработки.
Станок поставляется в варианте с серво-шаговыми двигателями.

Рабочая зона

Макс. ход по оси Y 2200 мм

Макс. ход по оси X1200 мм

Ход по оси Z300 мм

Максимальная высота заготовки250 мм

Рабочий стол

Тип стола

Cтол с механическим креплением заготовки Т-слот

Длина стола 2200 мм

Ширина стола 1200 мм

Нагрузка на стол 500 кг / кв.м

Точность станка

Точность позиционирования0,03 мм (30мкм) / 300 мм

Повторяемость0,06 мм (60мкм) / 300 мм

Шпиндель

Частота вращениядо 18 000 об/мин

Мощность7.0 кВт

Смена инструмента

Ручная (цанговый зажим ER32 - max 20 мм)

Охлаждение шпинделяВоздушное

ПроизводительGMT (Тайвань) / TEKNOMOTOR (Италия)

Передачи, направляющие и привода

Направляющие по осямПрофильные линейные направляющие HIWIN (Тайвань)
HGR30 H-класса точности Hiwin по осям X, Y

HGR25 H-класса точности Hiwin по оси Z

Передачи по осям

Прецизионные ШВП фирмы HIWIN (Тайвань)
FSI-2510 по осям X, Y
FSI-2005 по оси Z

Тип приводов по осям

Серво-шаговые двигатели LEADSHINE NEMA34
Прямой привод

Усилие подачи 250 кг*сила

Cкорость подачи

Макс. подача по оси Yдо 10000 мм/мин

Макс. подача по оси Xдо 10000 мм/мин

Макс. подача по оси Zдо 4000 мм/мин

Управление станком

Кол-во управляемых осей Три оси (с возможностью расширения до 6 осей)

Управление приводами Серво-шаговые драйвера фирмы LEADSHINE – 8А/70В

Cистема ЧПУ ПК с установленным лицензионным ПО MACH 3
(Совместимость со всеми популярными CAD/CAM программами: SprutCAM, ArtCam, SolidCam и т.д.)

Стандарт управляющих программG-code, М-code (ISO)

Габаритные размеры и вес

Длина 3100 мм

Ширина 2250 мм

Высота 1950 мм

Вес 1900 кг

Подключение Питание станка 380В / 50Гц

Гарантийное обслуживание

Срок гарантии 12 месяцев

Начало гарантийного обслуживания Со дня получения оборудования
