Гайки шестигранные прорезные и корончатые низкие класса A

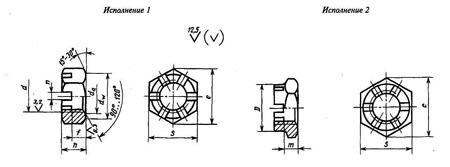

Hexagon thin slotted and castle nuts, accuracy class A Настоящий стандарт распространяется на низкие прорезные и корончатые шестигранные гайки класса точности А с диаметром резьбы от 6 до 48 мм. Номинальный диаметр резьбы d 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 (33) 36 (39) 42 48 Шаг резьбы крупный 1,0 1,25 1,5 1,75 2,0 2,0 2,5 2,5 2,5 3,0 3,0 3,5 3,5 4,0 4,0 4,5 5,0 мелкий - 1,0 1,25 1,25 1,5 1,5 1,5 1,5 1,5 2,0 2,0 2,0 2,0 3,0 3,0 3,0 3,0 Размер «под ключ» S 10 13 16 18 21 24 27 30 34 36 41 46 50 55 60 65 75 Высота h 6 7 8 10 11 12 13 13 15 15 17 18 20 20 22 23 25 Расстояние от опорной поверхности до основания прорези f коронки m 3,5 4,0 5,0 6,0 7,0 7,0 8,0 8,0 9,0 9,0 11 11 13 13 13 14 16 dw, не мене* 9,0 11,7 14,6 16,6 19,6 22,5 25,3 27,7 31,7 33,2 38,3 42,7 46,6 51,1 55,9 60,6 69,4 Диаметр описанной окружности е, не менее 11,1 14,4 17,8 20,0 23,4 26,8 30,1 33,5 37,7 40,0 45,6 51,3 55,8 61,3 67,0 72,6 83,9 Диаметр фаски da не менее 6 8 10 12 14 16 18 20 22 24 27 30 33 36 39 42 48 не более 6,75 8,75 10,8 13,0 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 35,6 38,9 42,2 45,4 51,8 Диаметр коронки D - - - 16 19 22 25 28 32 34 38 42 46 50 55 58 65 Число прорезей 6 8 Ширина прорези n 2,0 2,5 2,8 3,5 4,5 5,5 7,0 9,0 Размер шплинта (рекомендуемый) по ГОСТ 397 Исполнение 1 1,6x16 2x20 2,5x25 3,2x32 4x36 4х40 5x45 5x50 6,3x6З 6,3х71 8x80 8x90 Исполнение 2 - - - 3,2x25 4x32 4х36 5x40 5x45 6,3х50 6,3х6З 8x71 8x80
