Гайки стыковые М 22 ГОСТ 11532-93

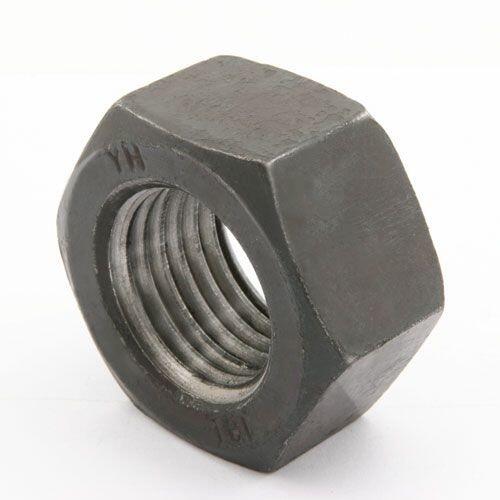

"Гайки стыковые М 22 ГОСТ 11532-93 Назначение Гайка ж/д ГОСТ 11532-93 предназначена для накручивания на болты ГОСТ 11530-93 при скреплении стыков железнодорожных рельсов типов Р38, Р43, Р50, Р65 и Р75 двухголовыми накладками, а также при монтаже изолирующих стыков рельсов. Материалы Материалом для производства гаек ж/д ГОСТ 11532-93 является сталь (например, сталь 20). Механические свойства гаек должны соответствовать классам прочности 5 или 8. В процессе изготовления гаек должны соблюдаться требования ГОСТ 11532-93 и ГОСТ 1759.0-87. Особенности конструкции Гайки ж/д ГОСТ 11532-93 изготавливают с классами точности В (нормальной точности) и С (грубой точности).Гайка имеет форму шестигранника со сквозным отверстием и внутренней метрической резьбой. По краям отверстия под углом 90°…120° выполнены две фаски. На торцах гайка не имеет острых углов благодаря наличию двух дополнительных фасок, срезанных под углом 15°…30°. Метрическая резьба гайки нарезается в соответствии с ГОСТ 24705-81. Поле допуска резьбы 7H - по ГОСТ 16093-81. Допускается изготавливать резьбу отверстий с полем допуска 7G. Гайки имеют два разных варианта исполнения: исполнение 1 и исполнение 2, которые имеют отличия по геометрическим размерам. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм. На гайках исполнения 2 может отсутствовать фаска на одном из торцев. Форма гайки и расположение поверхностей могут иметь отклонения, допустимые по ГОСТ 1759.1-82. На гайках могут присутствовать незначительные дефекты (заусенцы, трещины, складки, повреждения резьбы, рванины и т. д.), не противоречащие требованиям ГОСТ 1759.3-73. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква - «П». Маркировка гаек осуществляется в соответствии с ГОСТ 18160-72. Все гайки, изготовленные в соответствии с ГОСТ 11532-93, должны иметь размеры, приведенные ниже: Резьба гайки: М22, М24 и М27. Шаг резьбы: для резьбы М22 - 2,5; для М24 и М27 - 3,0. Размер «под ключ»: 36 и 41. Предельное отклонение: -1. Практическое использование Гайка ж/д ГОСТ 11532-93 предназначена для использования в разъемных соединениях при скреплении стыков железнодорожных рельсов. Для увеличения прочности каждого соединения (на участке между гайкой и двухголовой накладкой) на болт надеваются помимо плоской еще и тарельчатая шайбы. Механическая прочность стыка рельсов периодически контролируется. При ослаблении соединения гайки необходимо затянуть. Болт не прокручивается в точке крепления благодаря овальной форме подголовка."
